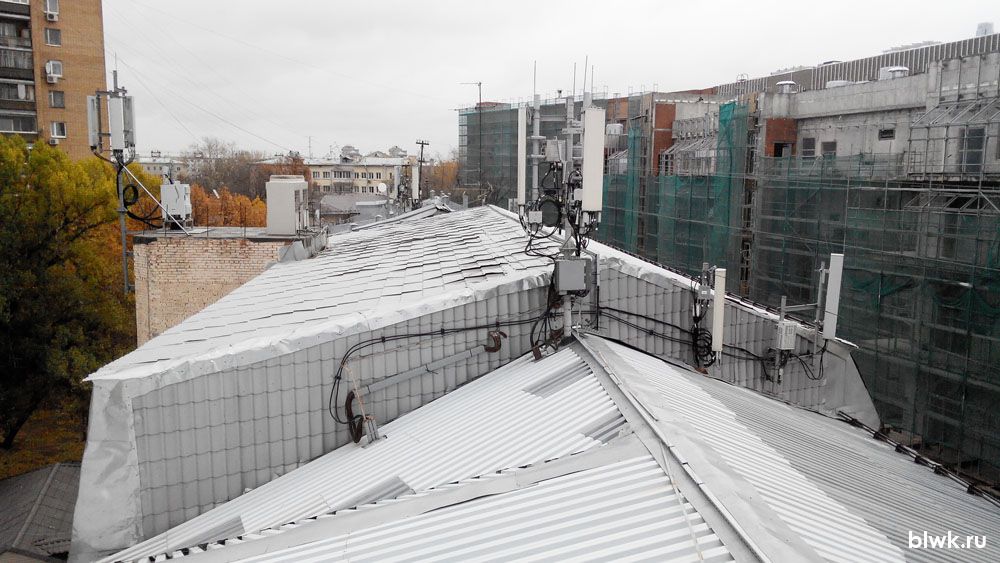

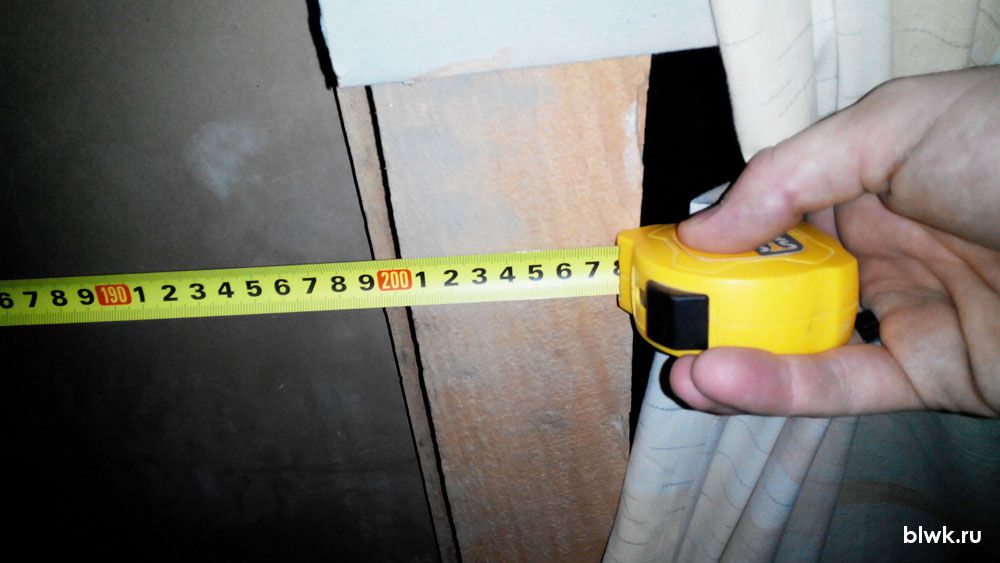

Перед началом проектирования инженеры провели обмеры и визуальный осмотр конструкций стен, кровли здания гостиницы 1906 года постройки.

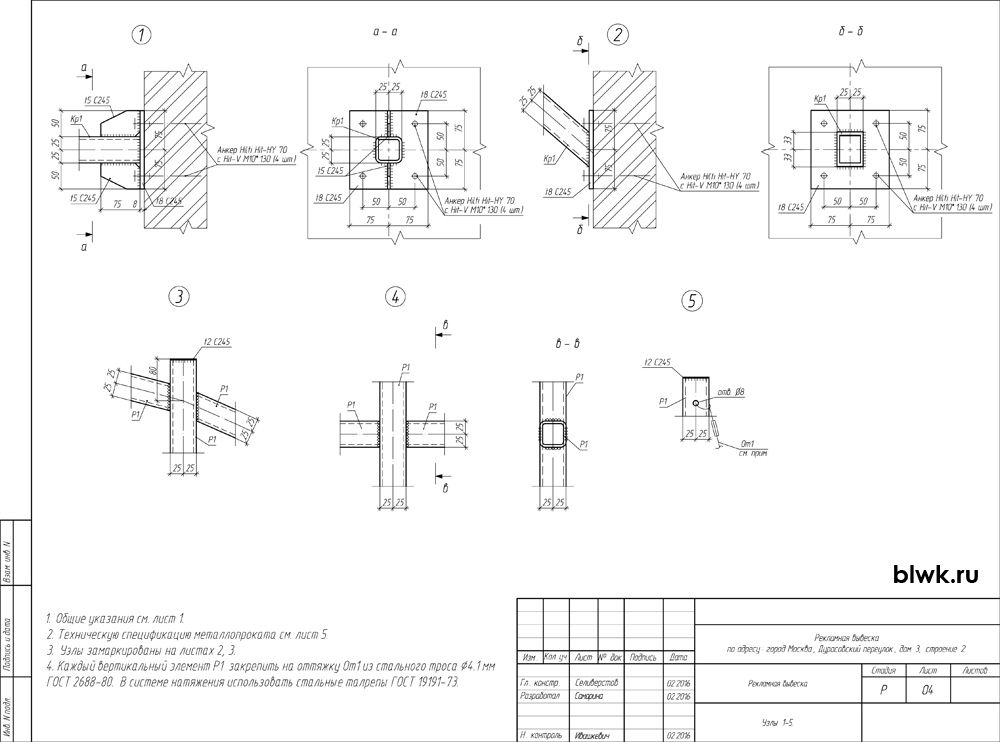

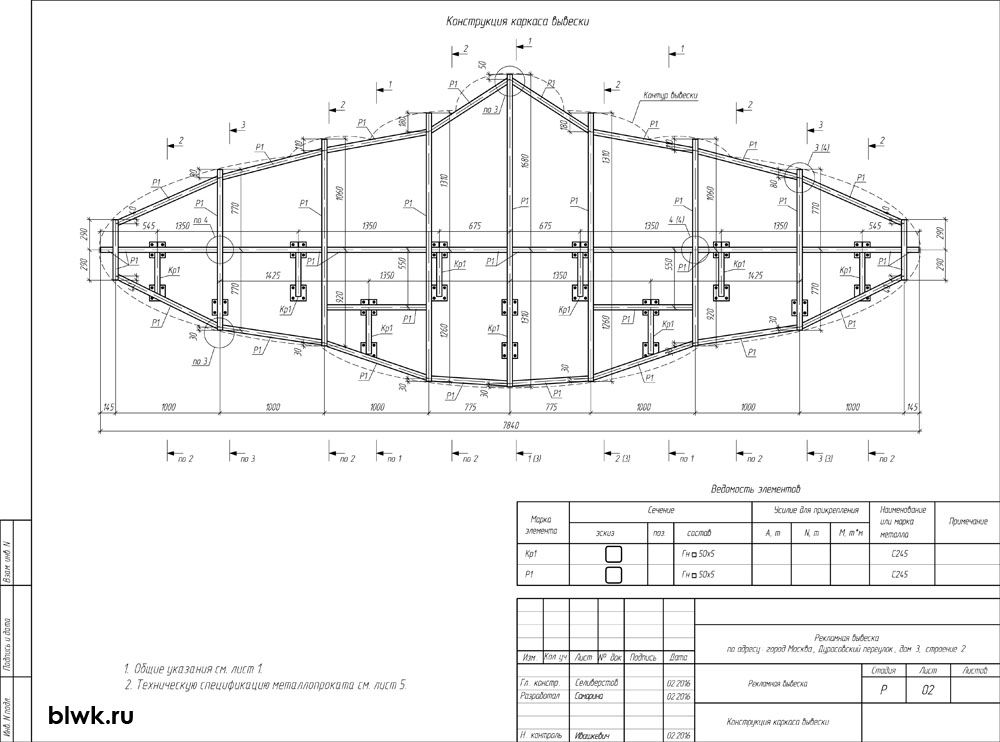

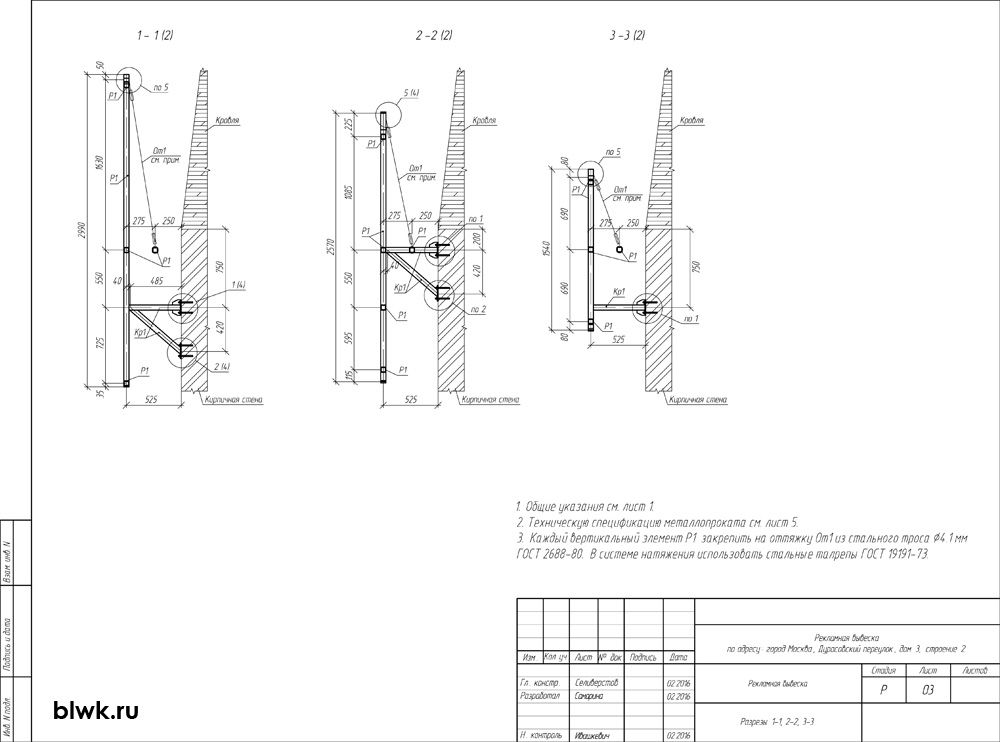

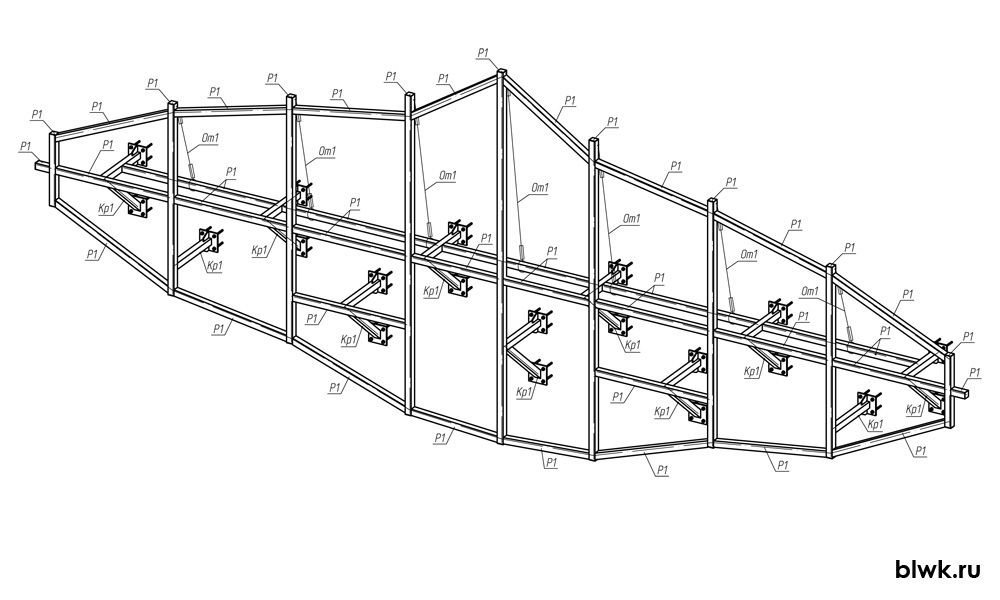

Разрабатываем чертежи и 3d модель рекламной вывески размером 7,8 метров на 3 метра из гнуто-сварных труб 50х50 мм. Конструкции закрепляем к существующей кирпичной стене на химических анкерах. Дополнительную жесткость конструкции обеспечиваем с помощью металлических затяжек из стального троса диаметром 4мм. Общая масса металлокаркаса вывески — 421 кг.

Результаты работы:

Заказчик получил проект рекламной вывески с минимально возможным количеством металла для закупки и монтажа конструкций.
