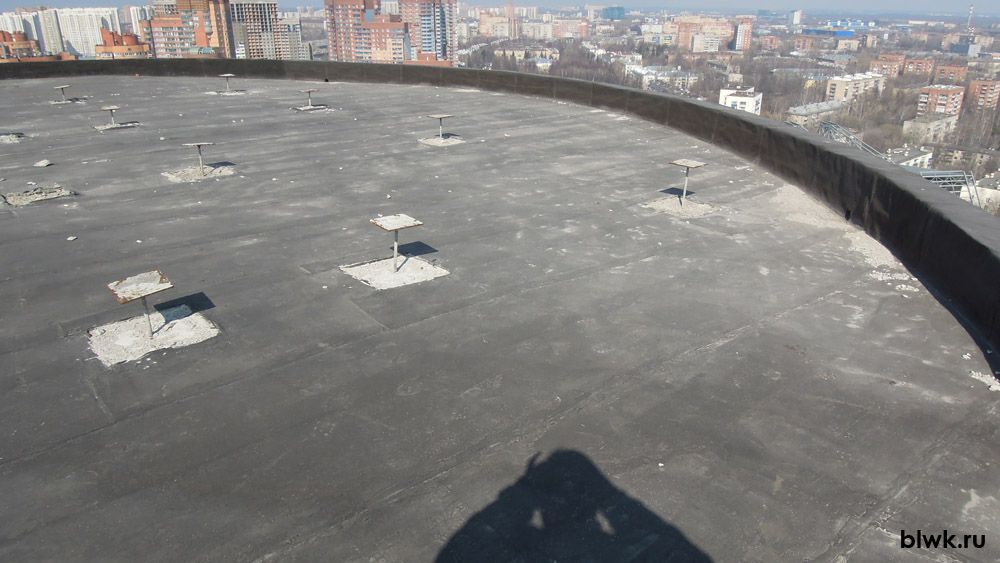

Вертолетную площадку заказчик планирует расположить на кровле офисного здания на отм. +76,070 для взлета, посадки вертолетов типа «Еврокоптер». Чтобы определить возможность и безопасность размещения вертолетной площадки, инженерами проведено обследование армирования несущих колонн, перекрытия и кровли офисного здания.

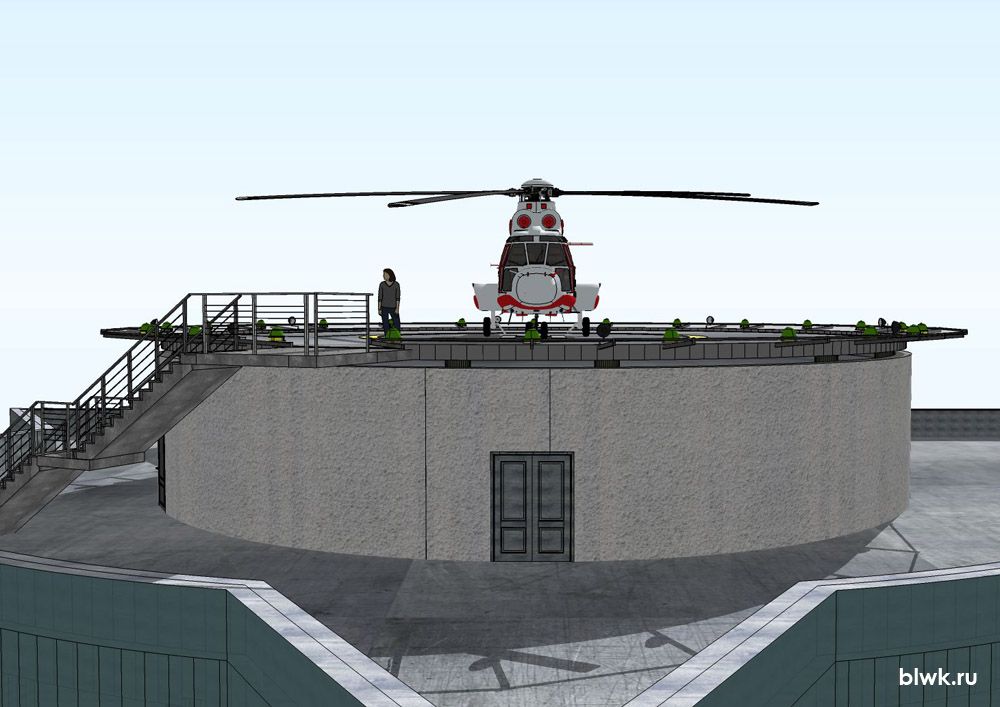

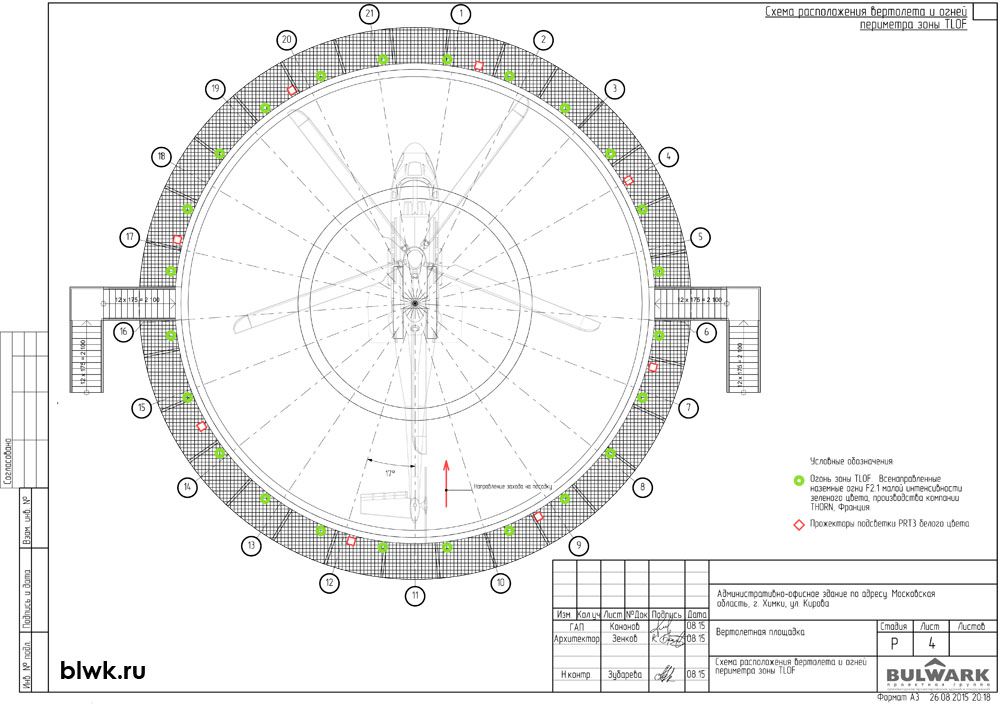

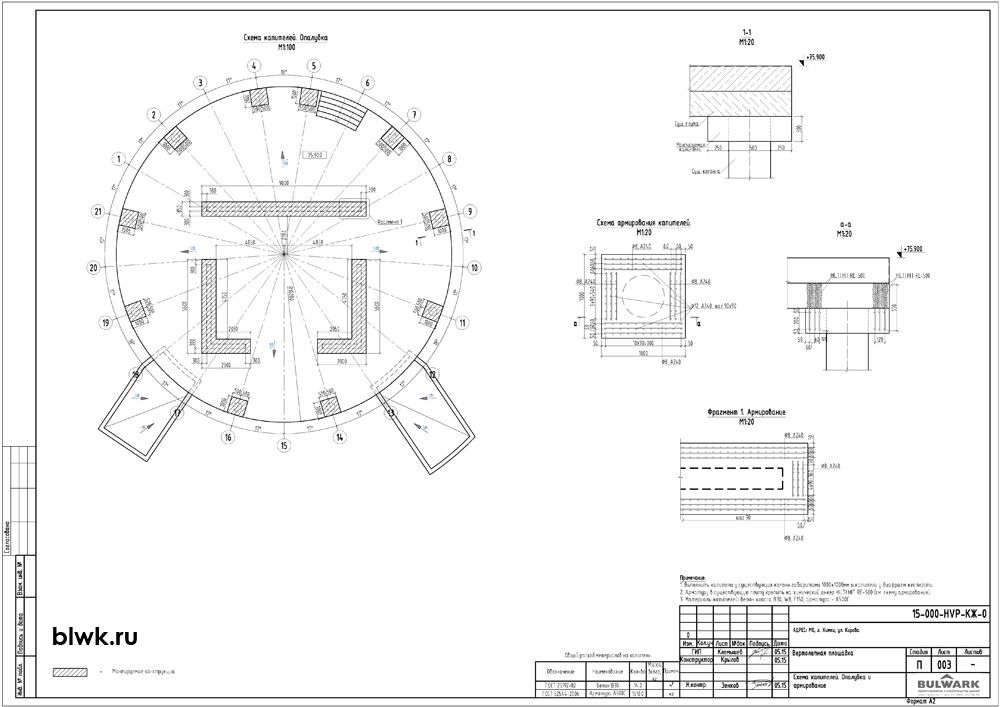

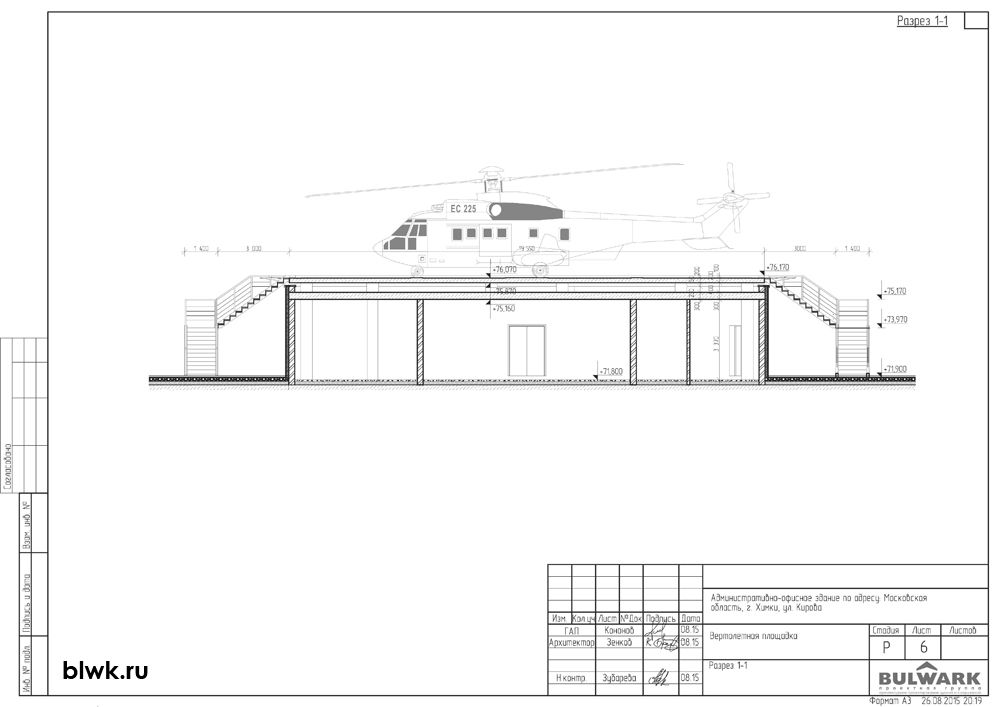

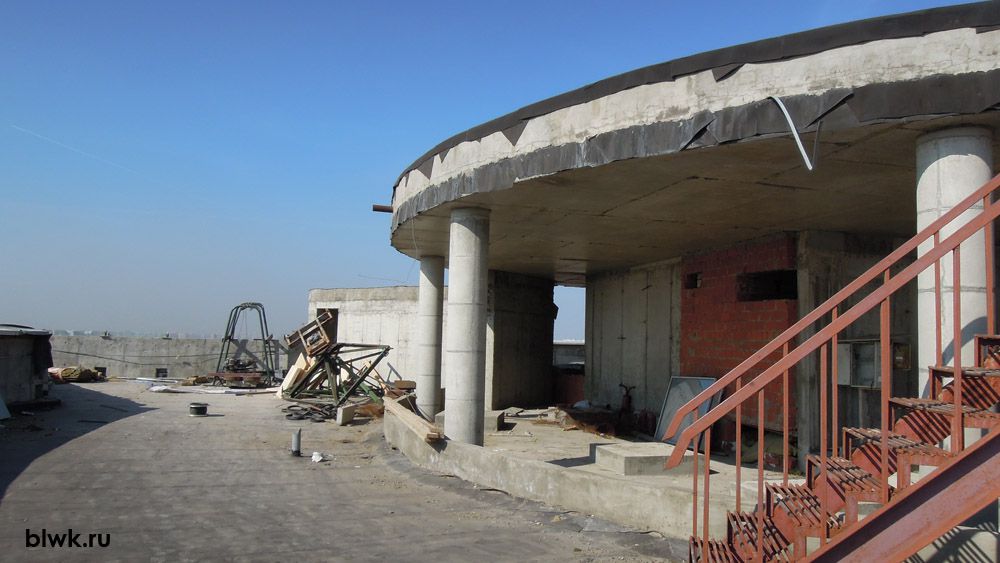

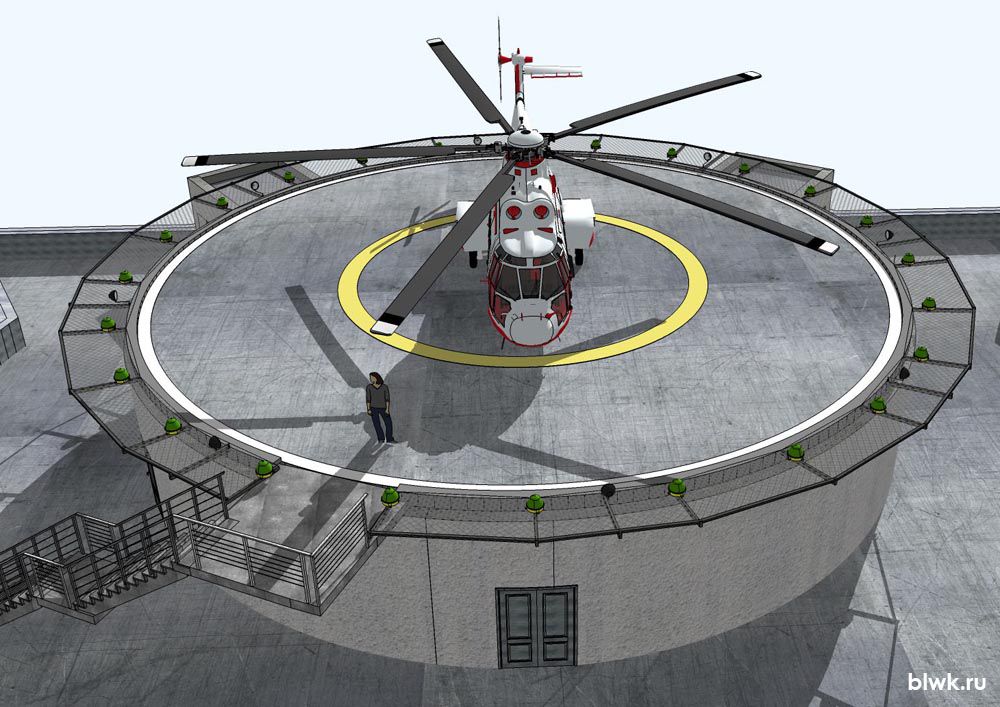

Несущую плиту перекрытия вертолетной площадки проектируем по нарощенным железобетонным колоннам над кровельной плитой последнего технического этажа. Перекрытие толщиной 200 мм опирается на колонны диаметром 400мм. По периметру площадки устраивается железобетонный парапет 0,125х0,1 м. в сечении, в целях защиты от непредвиденного (аварийного) протекания топлива с вертолета. В плоскости плиты покрытия устраивается уклон 1:0,01 из асфальтобетона, который защищает бетонную поверхность и организует водосток. В центре устраивается отверстие под водосливную воронку. Размеры внутреннего диаметра вертодрома 19,5 м. внешнего с учетом переливного бортика 20м.

Для использования вертолетной площадки предусмотрены две металлические лестницы с перилами, устанавливаемые на противоположных сторонах вертолетной площадки. Ширина прохода по лестницам по пожарными нормами 1,2 метра в свету.
Чтобы персонал и пользователи случайно не оказались за пределами вертолетной площадки, по периметру устанавливается защитное металлическое ограждение, которое представляет собой горизонтальные кронштейны из квадратной трубы и горизонтально расположенную металлическую сетку шириной 1,5 м. Сетка без натяжки, с провисом, как гамак и не должна пружинить как батут. Итоговый размер вертолетной площадки в плане, с учетом сетки ограждения, составляет 11,5м.

Результаты работы:

Заказчик получил проект архитектурных и конструктивных решений по строительству вертолетной площадки на кровле высотного здания.
