ОБСЛЕДОВАНИЕ ЗДАНИЯ СКЛАДА
Задача: определить техническое состояние здания, несущих конструкций и грунтов для разработки проекта реконструкции склада по производству кондитерских изделий ООО «Марс»
Срок выполнения: 2 месяца
Срок выполнения: 2 месяца
Решение задачи
Особенности проекта

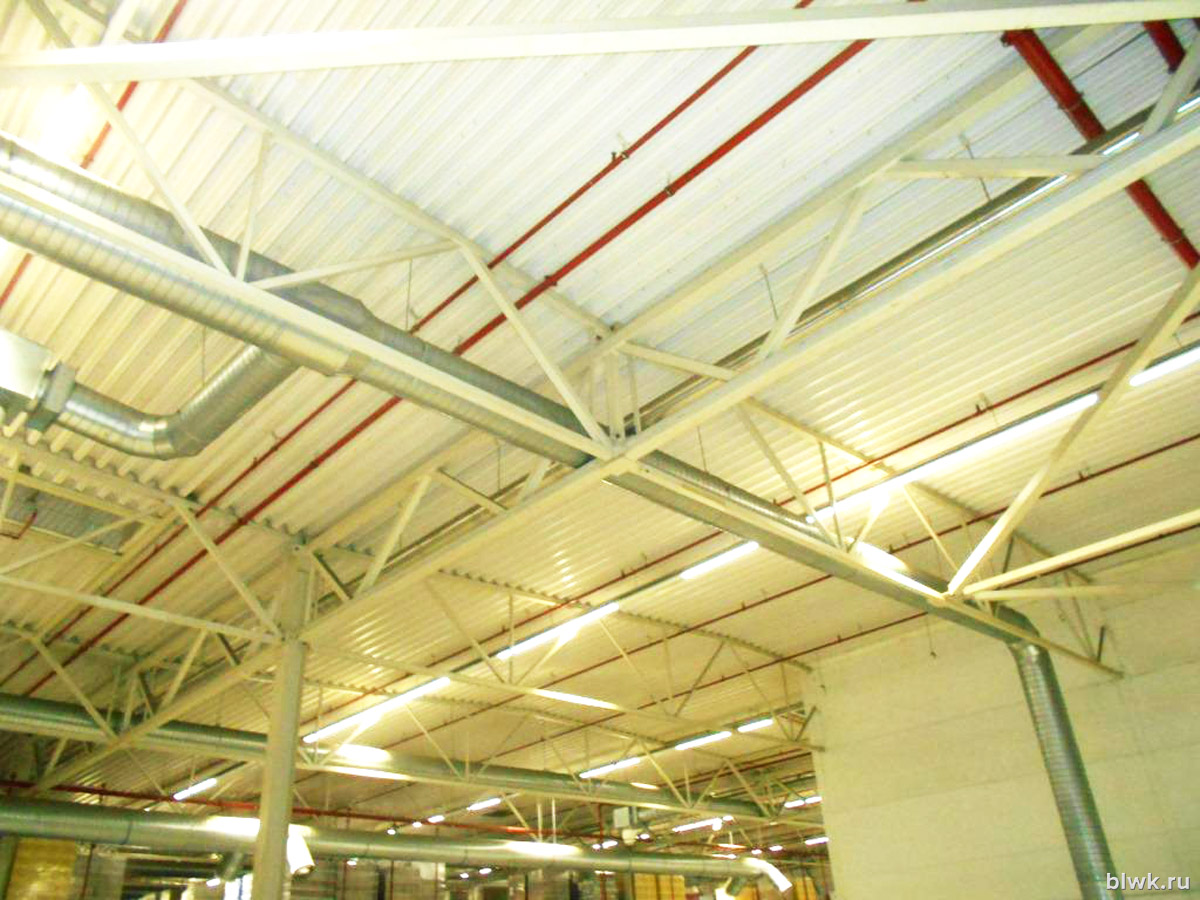

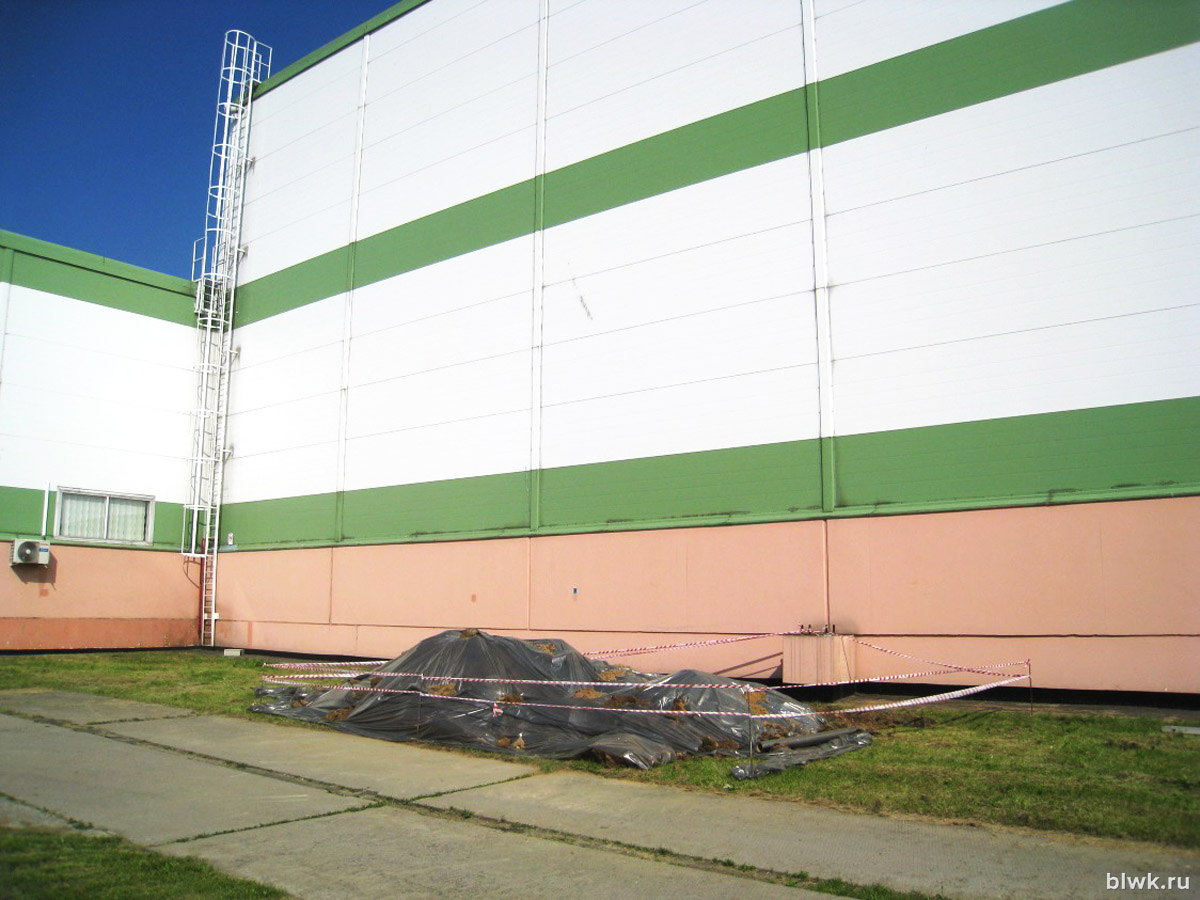

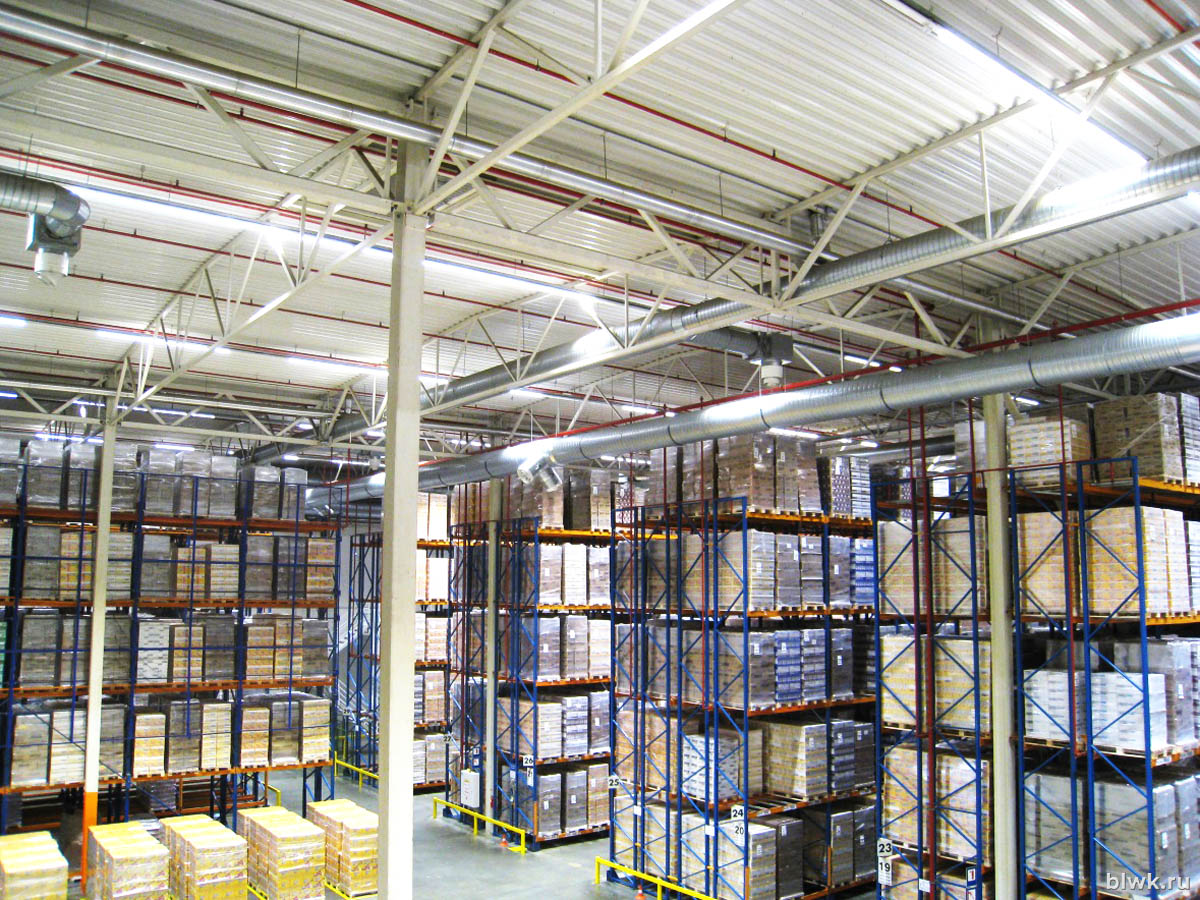

Здание склада по габаритам 138 х 108 м, высота до низа ферм 12,0 м. Общая площадь 15 768 м2. Здание выполнено в металлическом каркасе, покрытие по стропильным и подстропильным фермам. По фермам уложен профилированный настил, кровля – неэксплуатируемая, мембранная. Фундаменты – ж/б монолитные на естественном основании. По техническому заданию нам предстояло обследовать несущие конструкции каркаса здания (фермы покрытия, профилированный настил, колонны, фундаменты). Задача обследования: определить техническое состояние строительных конструкций, а также проверить достаточно ли несущей способности конструкций для восприятия дополнительных нагрузок (снеговая принята 240 кг/м2 по требованию заказчика).
Техническое обследование склада состояло из нескольких этапов:
— обмеры с помощью приборов: тахеометр электронный Sokkia SET630R, дальномер лазерный Leica Disto, рулетка;

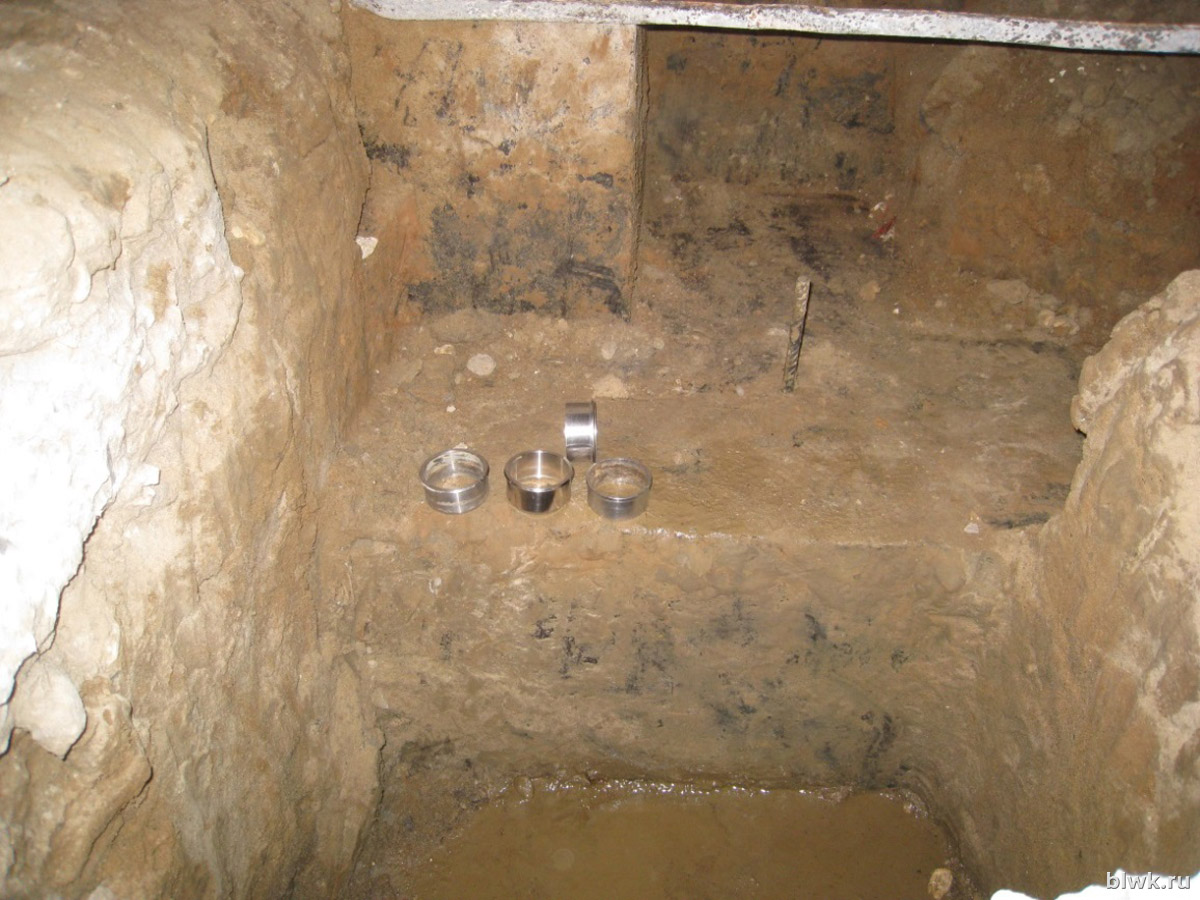

— откопка шурфов и взятие проб грунта;

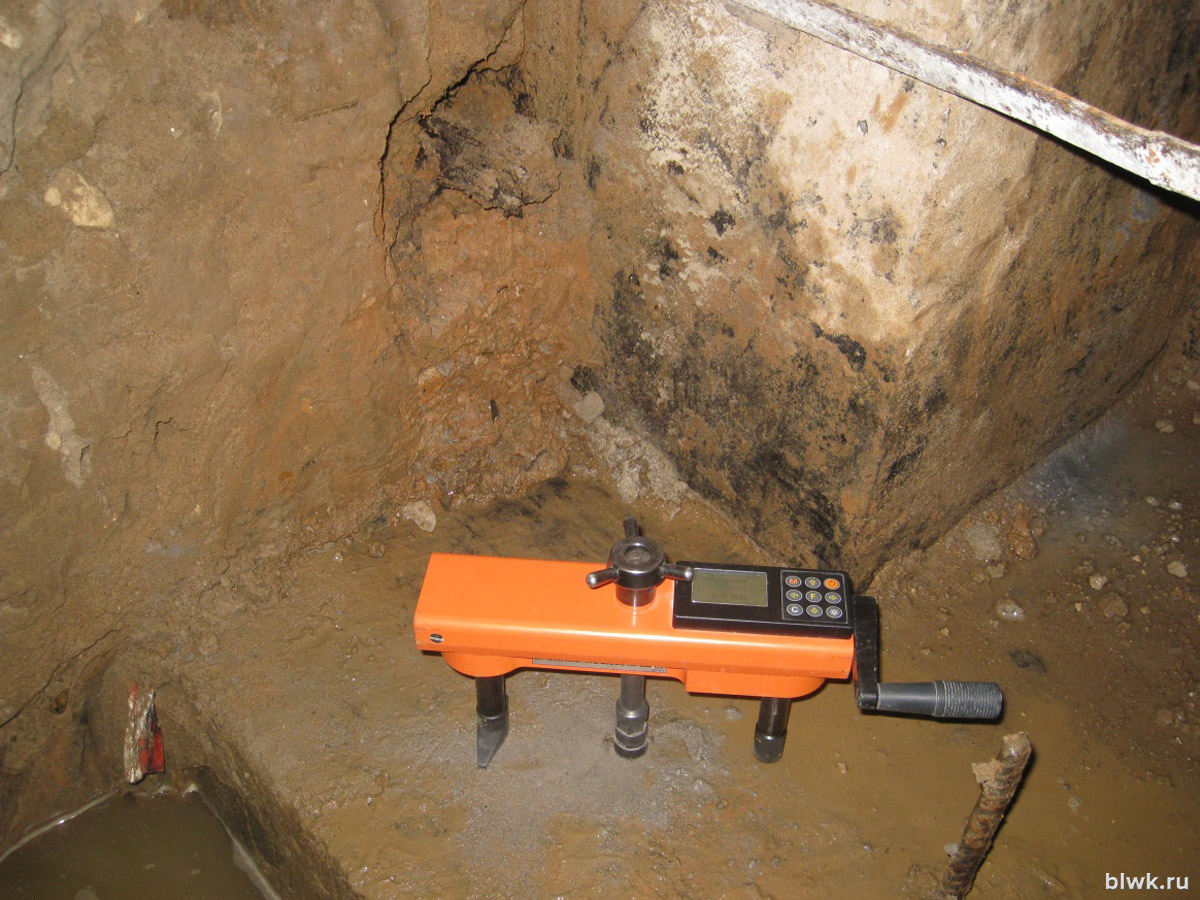

— определение прочности бетона фундаментов разрушающим методом отрыва со скалыванием с помощью прибора ОНИКС-1.ОС
— определение прочности бетона неразрушающим методом с помощью прибора «Оникс 2.6»;
— определение толщины металла в замкнутых сечениях ферм неразрушающим методом с помощью ультразвукового толщиномера «NOVOTEST УТ-1»;

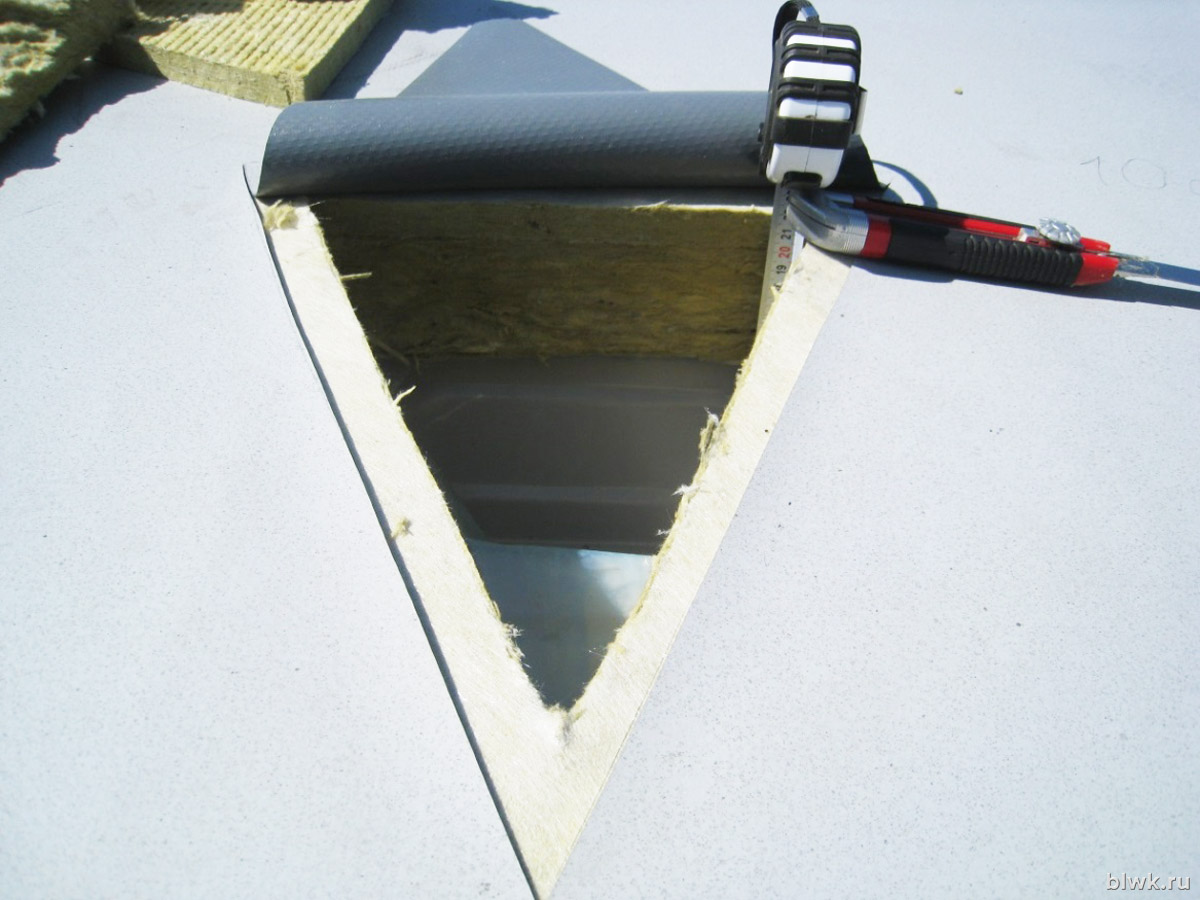

— вскрытие пирога кровли
Для уточнения дополнительных параметров использовались: телекамера компактная BOSCH GOS 10.8 V-LI Professional, микроскоп МПБ-3М, фотоаппаратура.
После завершения полевых работ установления фактических параметров здания наши инженеры приступили к обработке материалов, выполнению поверочных расчетов.

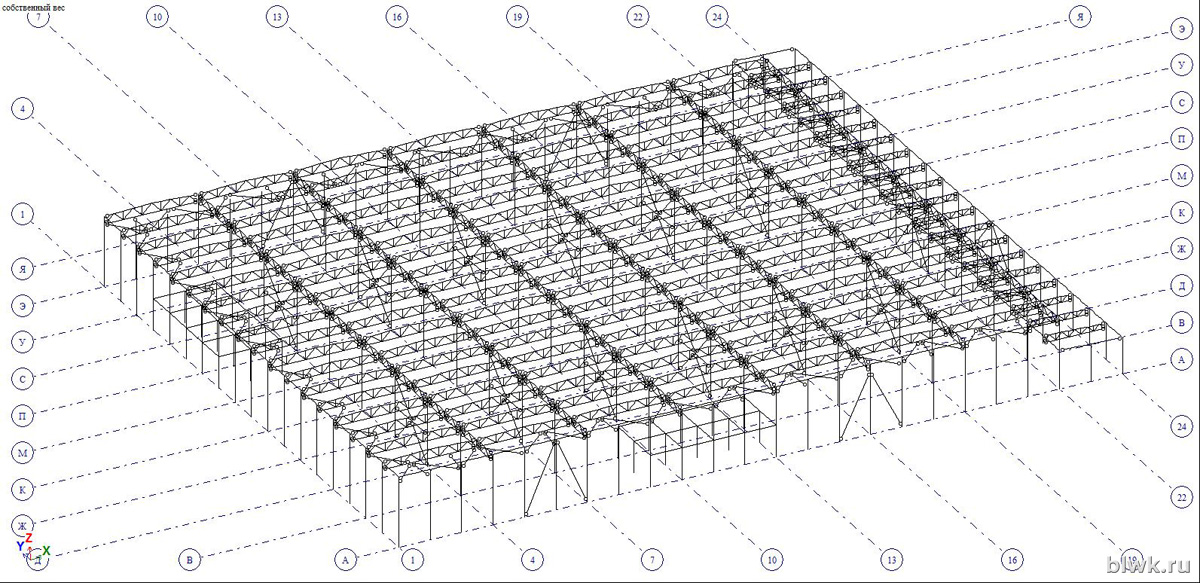

Расчет здания склада выполнялся в трехмерной постановке в лицензированном расчетном комплексе «ЛИРА САПР-2015 PRO».

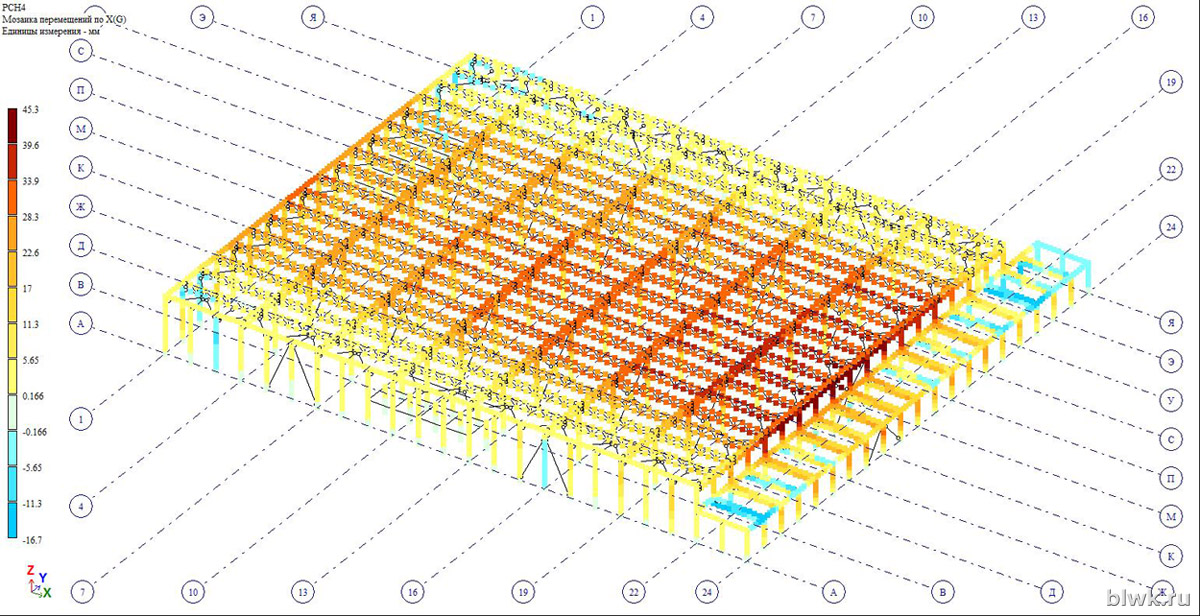

По результатам расчетов определена несущая способность строительных конструкций склада. Расчеты выполнялись по 1-й и 2-й группам предельных состояний. На рисунке представлена мозаика горизонтальных перемещений каркаса здания от действующих нагрузок. Расчеты показали недостаточную несущую способность некоторых конструкций здания.
Результаты работы:
По результатам проведения технического обследования заказчику передан отчет, в котором отражены особенности состояния конструкций, выявленные в ходе обследования, представлены результаты поверочных расчетов, даны рекомендации по усилению строительных конструкций.
