МЕТАЛЛИЧЕСКАЯ РАМА ПОД ОБОРУДОВАНИЕ
Задача: рассчитать конструкцию рамы и выполнить проект для монтажа металлокаркаса
Срок выполнения: 1,5 недели
Срок выполнения: 1,5 недели
Решение задачи
Особенности проекта

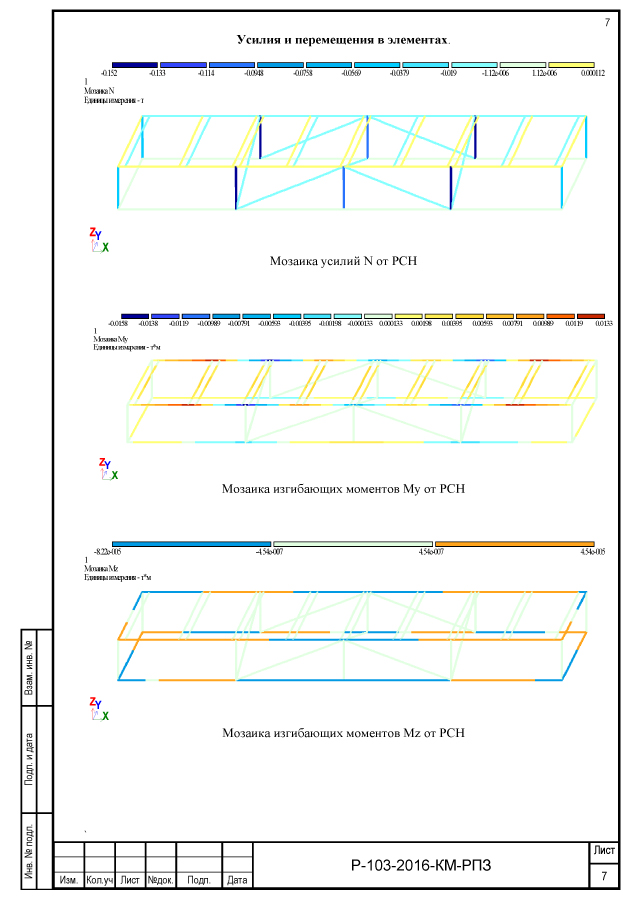

Рама под технологическое оборудование представляет собой прямоугольную конструкцию габаритами: 4,96 х 0,65 х 0,4(h) метра. Для выбора размеров несущих конструкций инженеры провели расчет от предполагаемой нагрузки в программном комплексе ЛИРА-САПР. В результате проверочного расчета выбран равнополочный уголок 80х5 (по периметру рамы и раскосы) и прямоугольная труба 80х40х5 (стойки и прогоны).

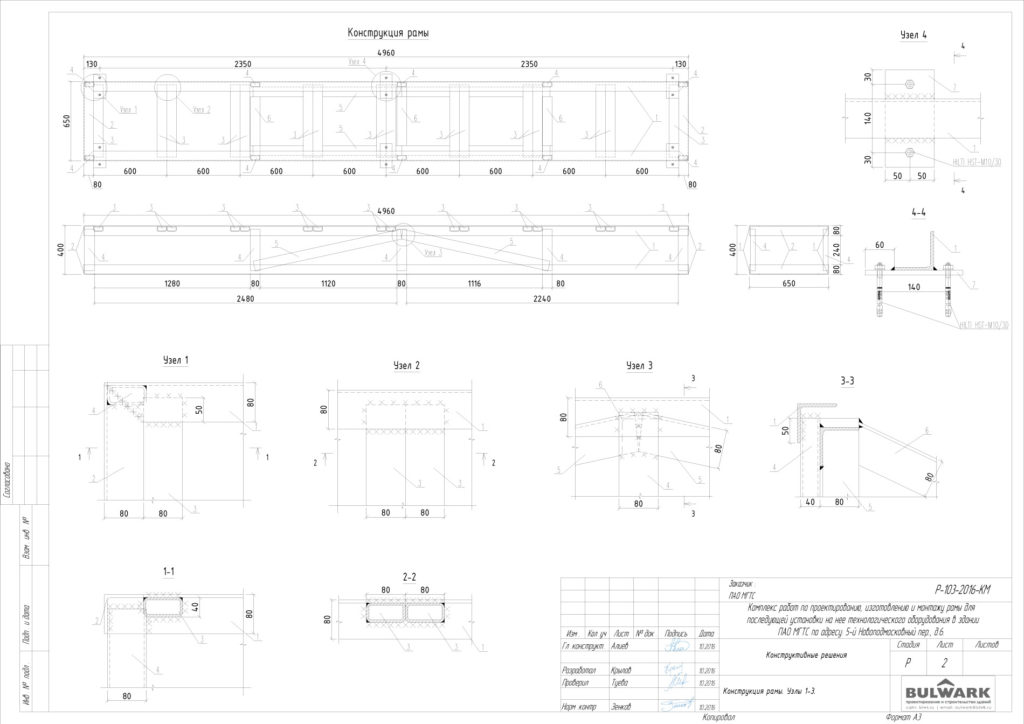

Затем разработан подробный рабочий чертеж для установки, сборки и сварки элементов рамы.
Результаты работы:

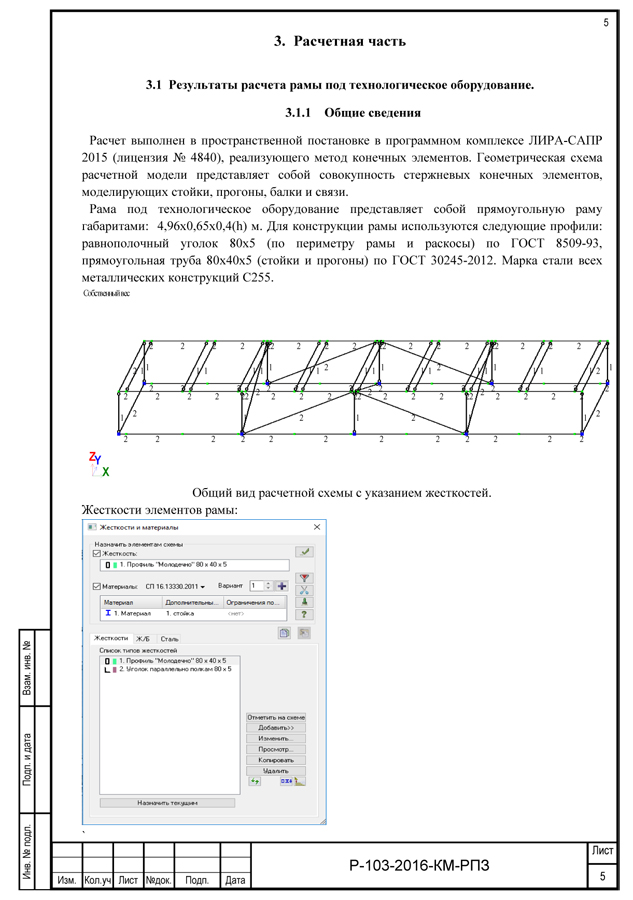

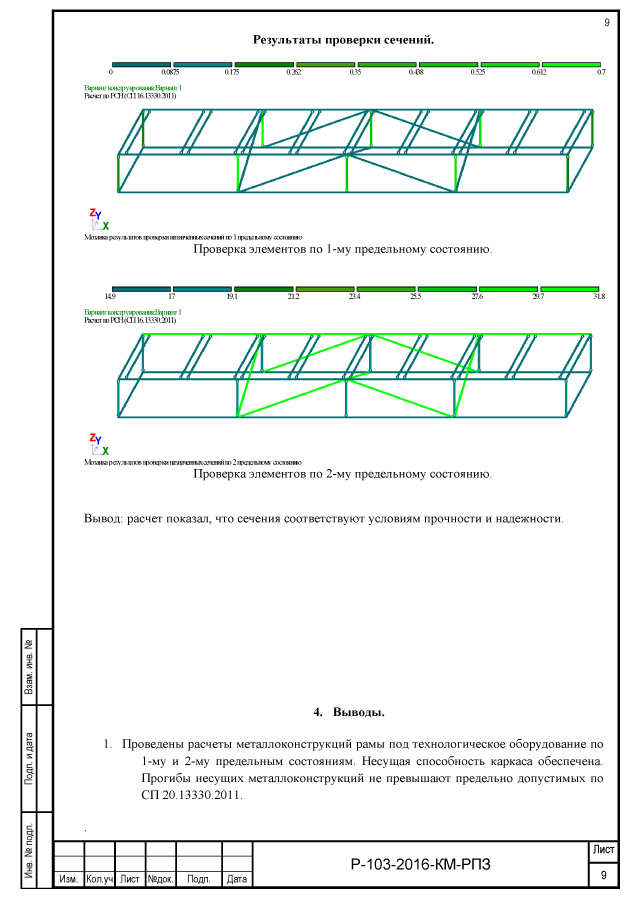

По результатам проведения работ заказчику представлена расчетно-пояснительная записка и чертеж для монтажа рамы.
