Адрес: Ярославская область, Тутаевский район, пос. Константиновский
Задача: разработать проект железобетонных и металлических конструкций стадии «Проект» для причала слива-налива нефти и нефтепродуктов в танкеры класса «Волгонефть» для ОАО «ЯНПЗ им. Д.И. Менделеева. Пройти согласование проекта в государственной экспертизе.
Срок выполнения: 7 месяцев

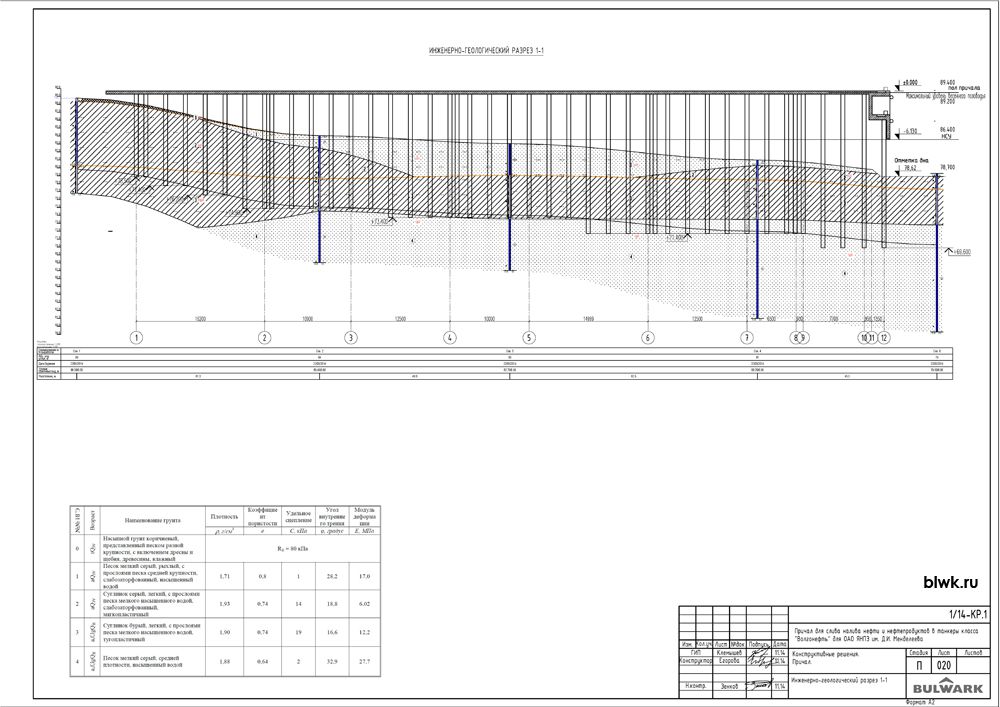

Проектируемый причал находится на правом берегу речного участка Горьковского водохранилища (Волги), на 490,2 км судового хода по «Атласу единой глубоководной системы Европейской части России», в 1,2 км ниже устья р. Печегды. Инженерами проведен анализ существующих конструкций причала и инженерно-геологических изысканий для определения схемы несущих конструкций.

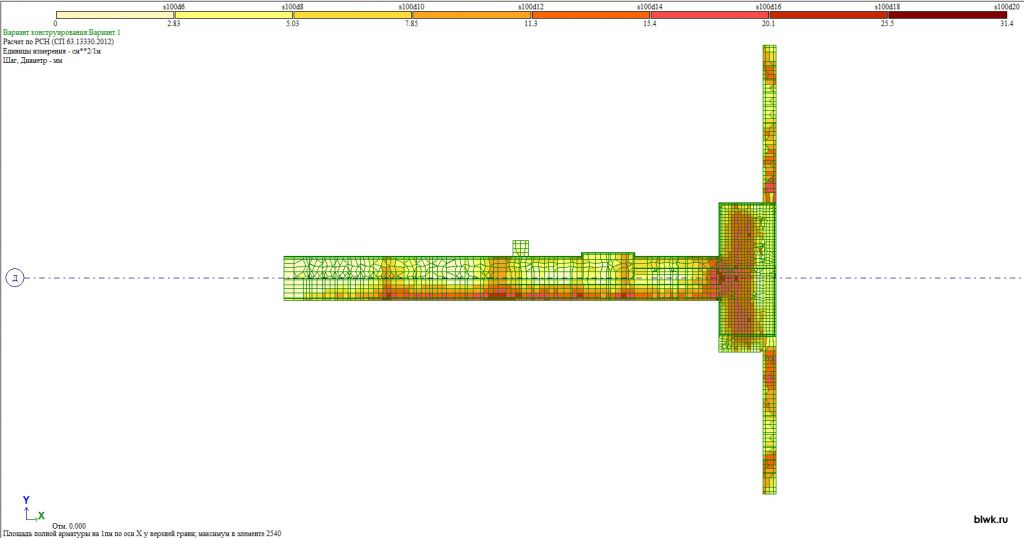

Инженеры выполнили расчет нагрузок, деформаций от швартующихся танкеров, весеннего паводка, ледостава, учли технологические ньюансы швартовки и заправки кораблей, приняли армирование железобетонных конструкций плиты и свай.

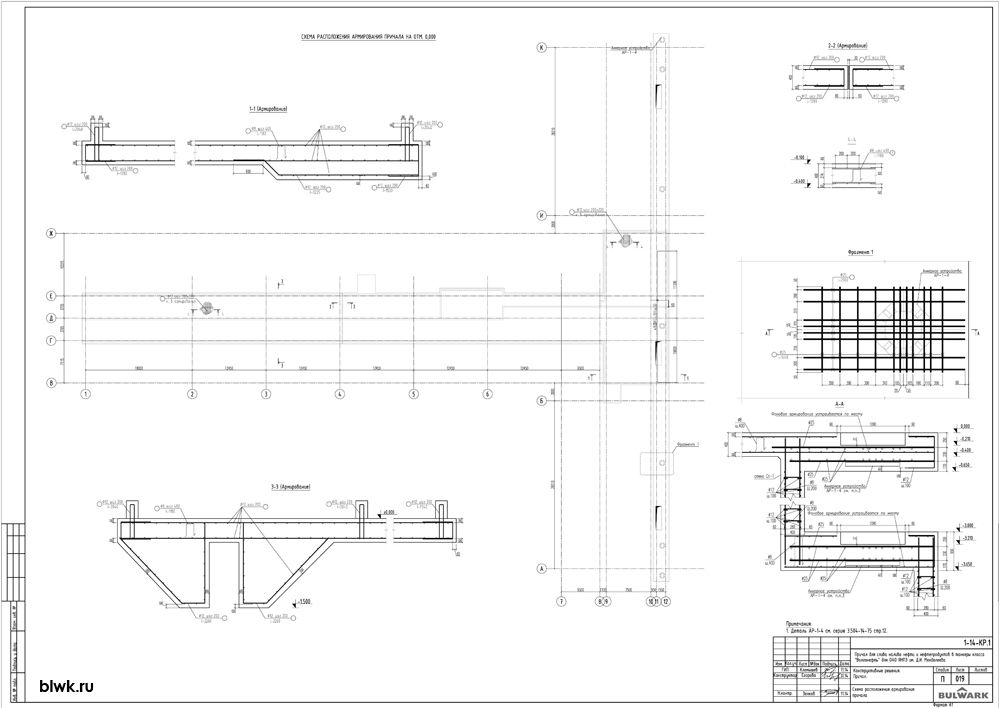

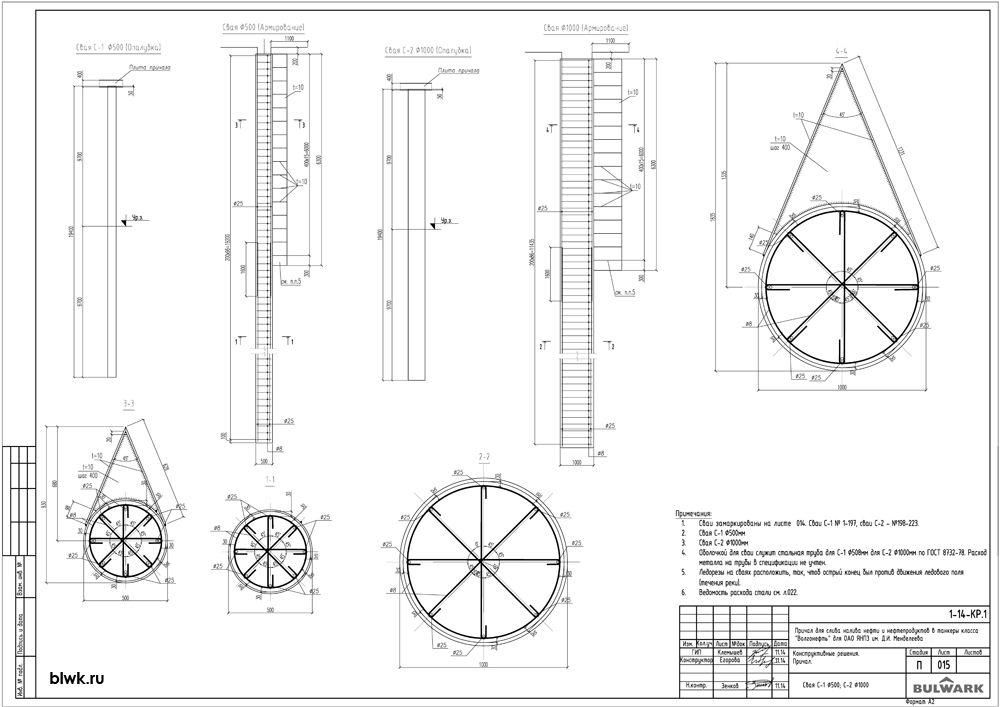

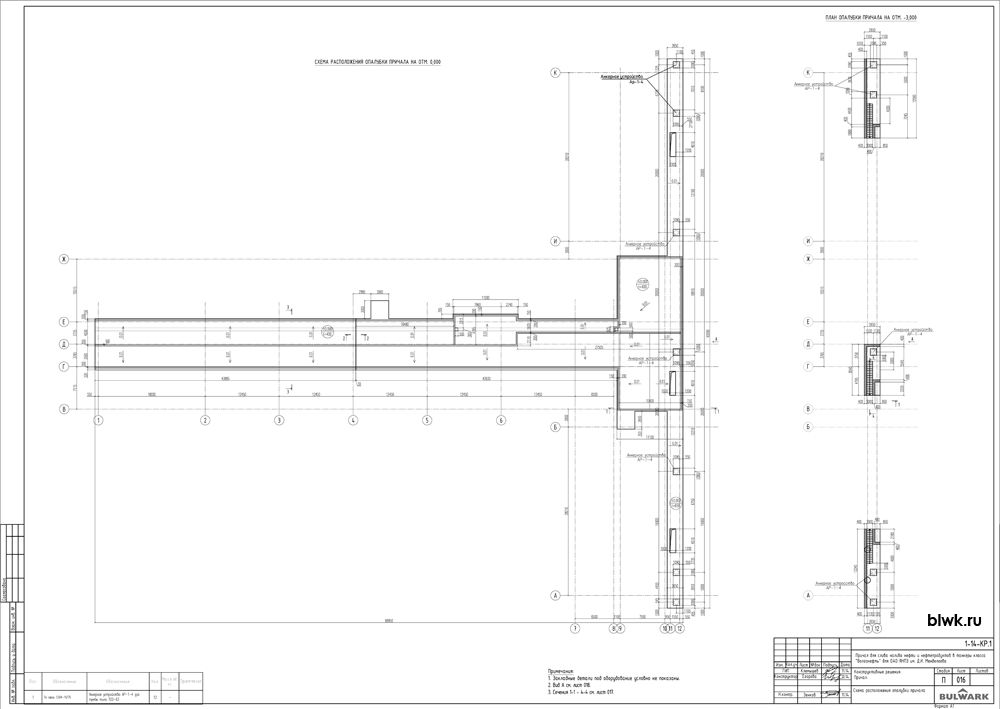

Выполнены чертежи армирования и опалубки железобетонных элементов причала: буронабивных свай длиной 20м и диаметром 500мм, отбойников, швартовых тумб, ограждений, технологических отверстий.

Вокруг несущих железобетонных свай запроектированы «ледоколы», которые не позволяют железобетону крошиться и деформироваться от движущегося льда.

Результаты проектирования.
