ПРОЕКТ НАВЕСА
Адрес: Московская область
Задача: разработать эскизную идею и проект металлоконструкций над спортивной площадкой для скейтбордистов и воркаутеров, уложиться в ограниченный бюджет строительства.
Срок выполнения: 1 месяц
Задача: разработать эскизную идею и проект металлоконструкций над спортивной площадкой для скейтбордистов и воркаутеров, уложиться в ограниченный бюджет строительства.
Срок выполнения: 1 месяц
Решение задачи
Особенности проекта
Размер навеса 24х36 метров.
Высота до низа конструкций 7 метров.
Фундамент ленточный железобетонный.
Каркас из металлических конструкций.

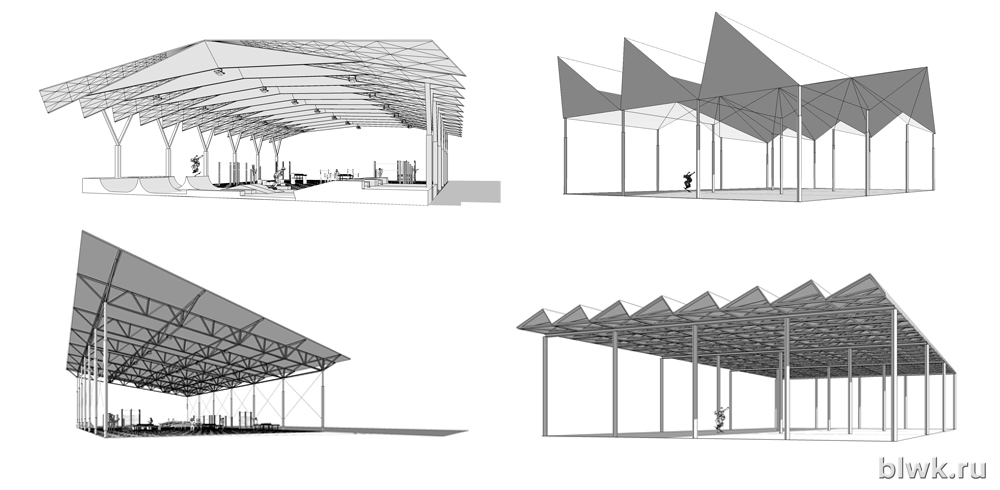

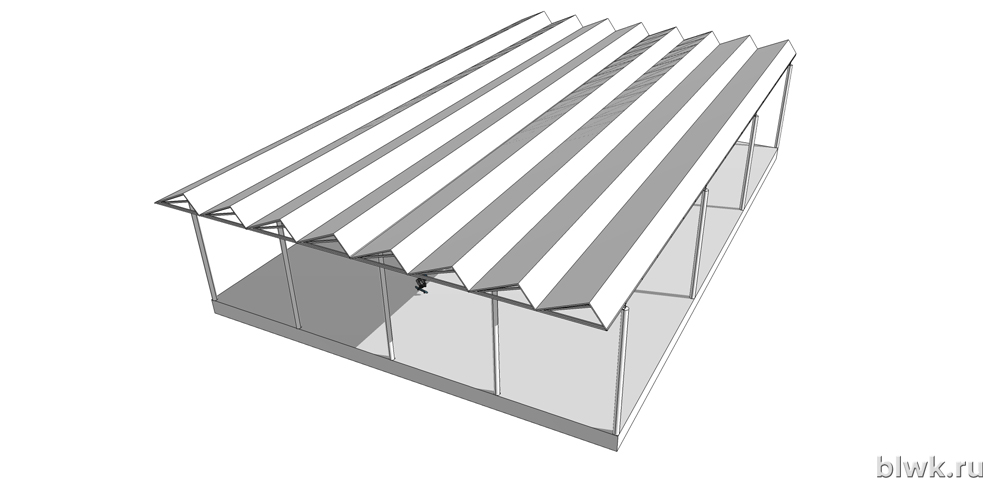

Заказчику предложено 4 варианта навеса. Первые варианты, несмотря на внешнюю эффектность, при более детальном расчете не подошли по бюджету на строительство. В итоге разработан вариант с более частым расположением опор и простым складчатым покрытием, чтобы уменьшить объем металлоконструкций.

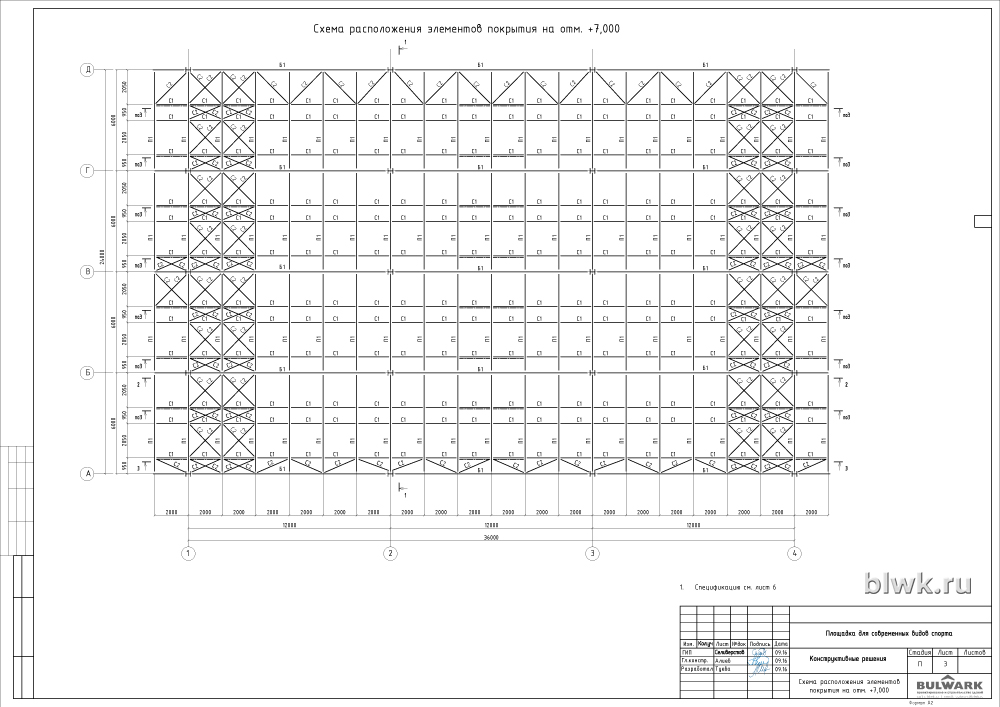

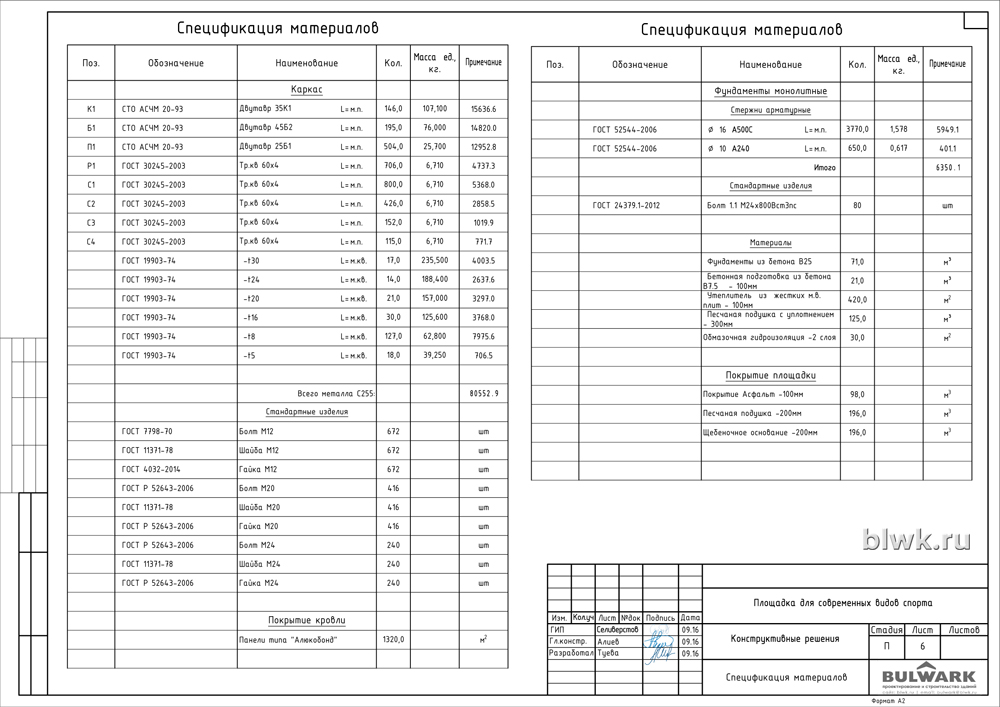

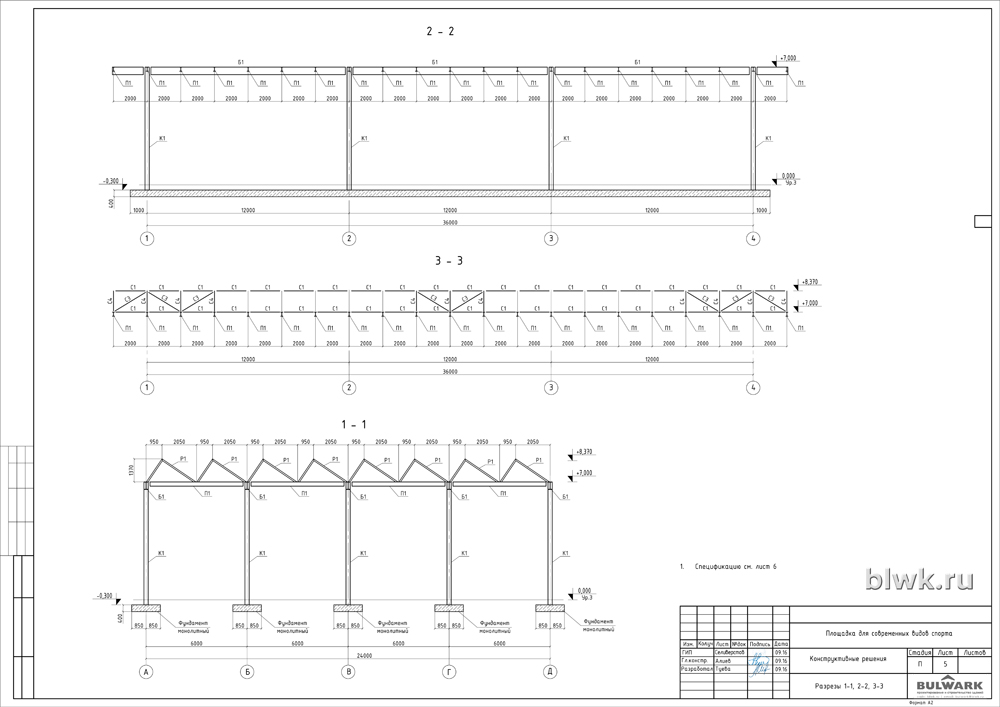

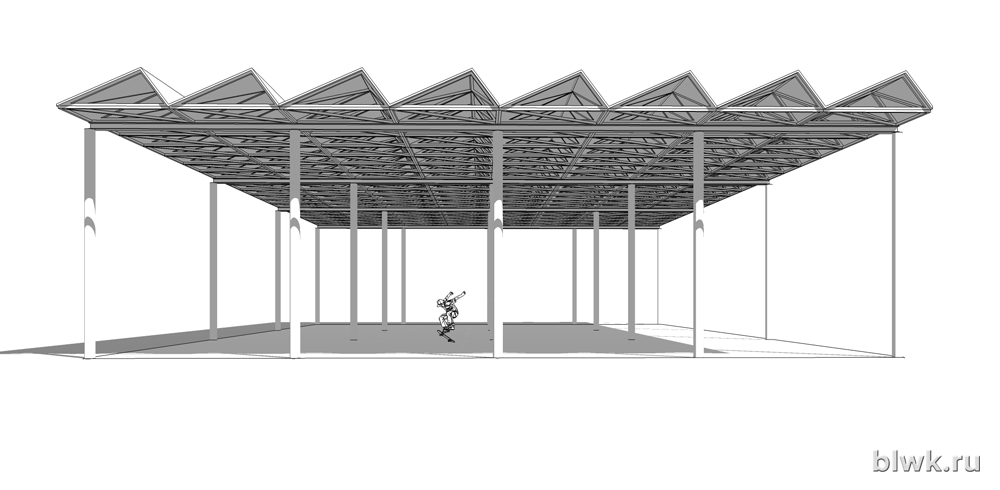

В рабочем проекте принят шаг колонн 6 на 12 метров. Несущие колонны и прогоны кровли выполнены двутаврового сечения. На прогоны устанавливается система из пространственных повторяющихся металлических ферм сваренных из трубы квадратного сечения. Облицовка потолка навеса предусмотрено композитными панелями. Общий вес металлоконструкций навеса 80552 кг.
Результаты работы:
Благодаря многовариантному проектированию заказчик получил оптимальный вариант проекта навеса, строительство которого укладывается в выделенный бюджет на строительство.
