ПРОЕКТ ПЕШЕХОДНОГО МОСТА

Адрес: г. Москва, Электролитный проезд, спортивный клуб «Кант»
Задача: выполнить проект пешеходного моста пролетом 12 метров для перехода посетителей горнолыжного комплекса над участком горнолыжной трассы
Срок выполнения проекта: 3 недели

Особенности проекта
1. Особенность моста в том, что его начало и конец расположены на разных по уровню террасах горнолыжного спуска. Правая опора опирается на верхнюю плоскую часть склона, а левая зависает с противоположной стороны на высоте 4 метров над следующим склоном. С этой высоты пешеходы по лестнице спускаются на уровень земли.
2. Территория и рельеф горнолыжного комплекса «Кант» является насыпью складируемого грунта, которая была возведена при строительстве станции метро «Нагорная» и имеет сложные геологические и гидрологические условия. Поэтому фундаменты рассчитаны и сконструированы с учетом опирания на неустойчивый техногенный грунт.

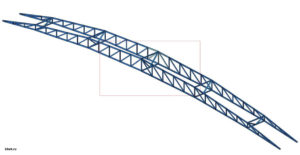

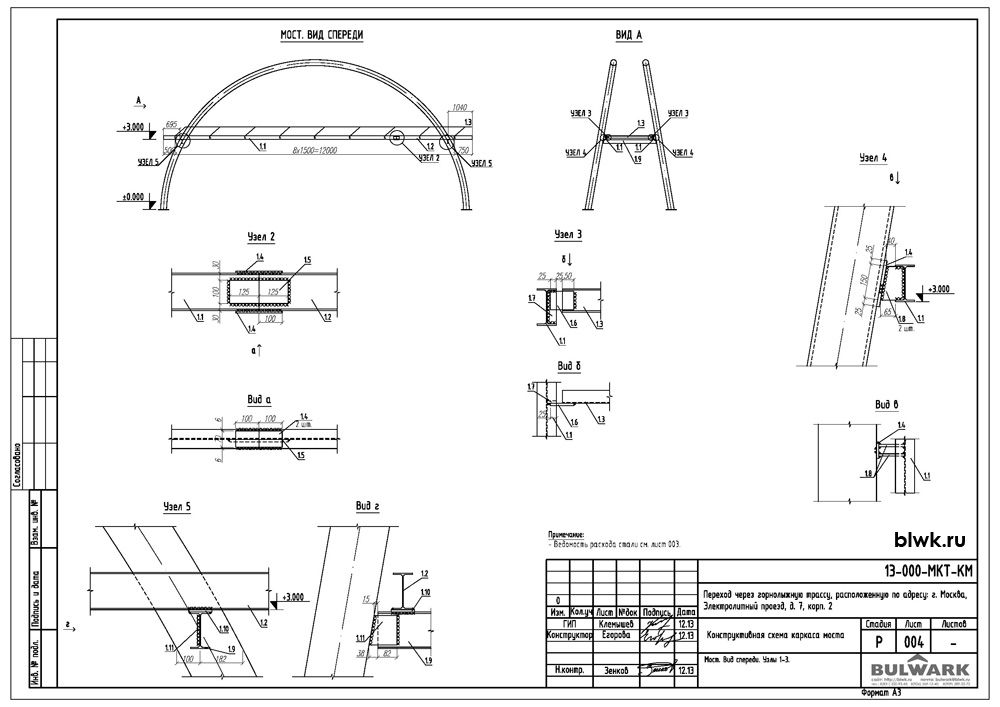

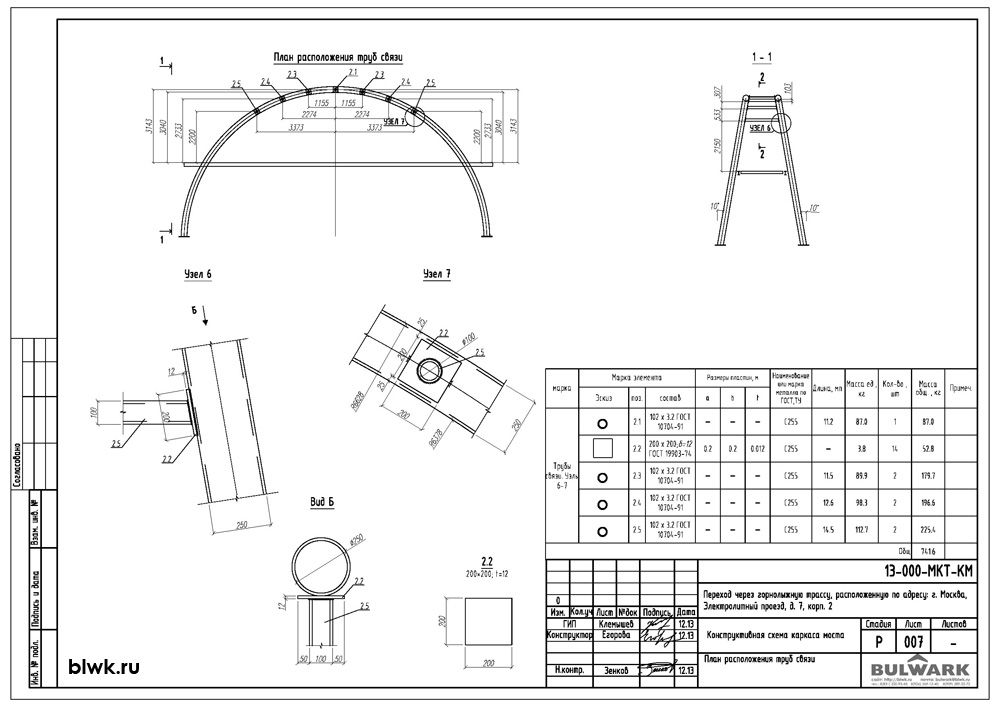

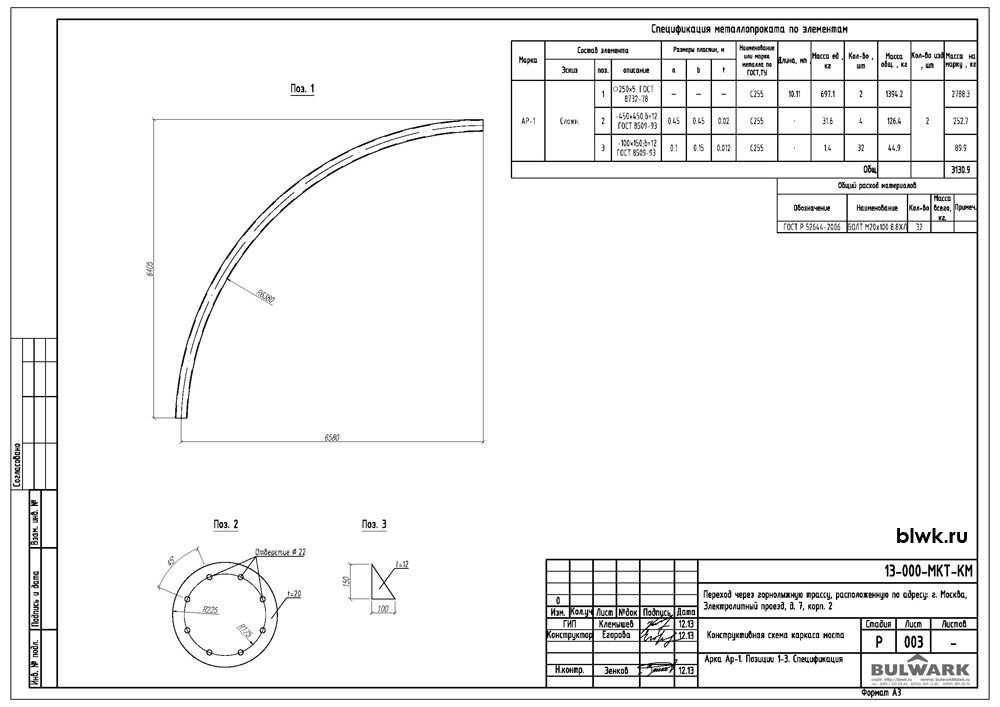

3. Конструкция моста состоит из пешеходной части в виде балочной системы, которая подвешена на две арочные опоры пролетом 12 м., с помощью 4-х стальных канатов длиной 5,5 м. Арки имеют наклон в направлении друг к другу. Благодаря наклону, распору арок и воздействию собственной силы тяжести, создается дополнительная устойчивость моста без необходимости монтажа дополнительных конструкций. Инженер-проектировщик применил арочные опоры и подвесы эксплуатируемой площадки моста, которые снизили строительные расходы на пролетные конструкции на 20% и позволили лыжникам и сноубордистам свободно использовать трассу для катания под мостом.

Результаты работы.
