ПРОЕКТ ПЕШЕХОДНОГО МОСТА НАД ОЗЕРОМ

Описание проекта

Адрес: коттеджный поселок в Московской области
Задача: выполнить проект пешеходного моста длиной 26 метров над озером для жителей коттеджного поселка
Срок выполнения проекта: 2 недели

Решение задачи

Особенности проекта
Представитель застройщика коттеджного поселка обратился к нам с просьбой разработки конструкции пешеходного моста через озеро. У заказчика было опасение, что мост нельзя сделать без промежуточных опор, которые придется монтировать на дне озера.

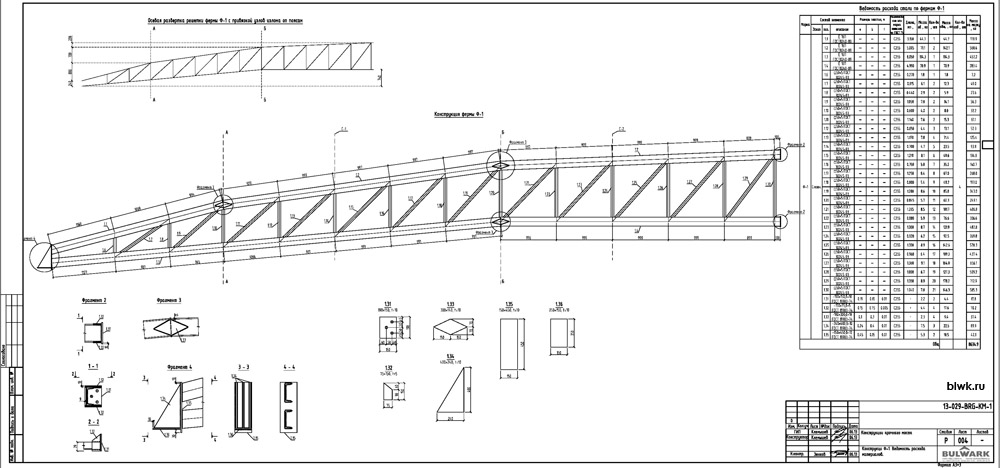

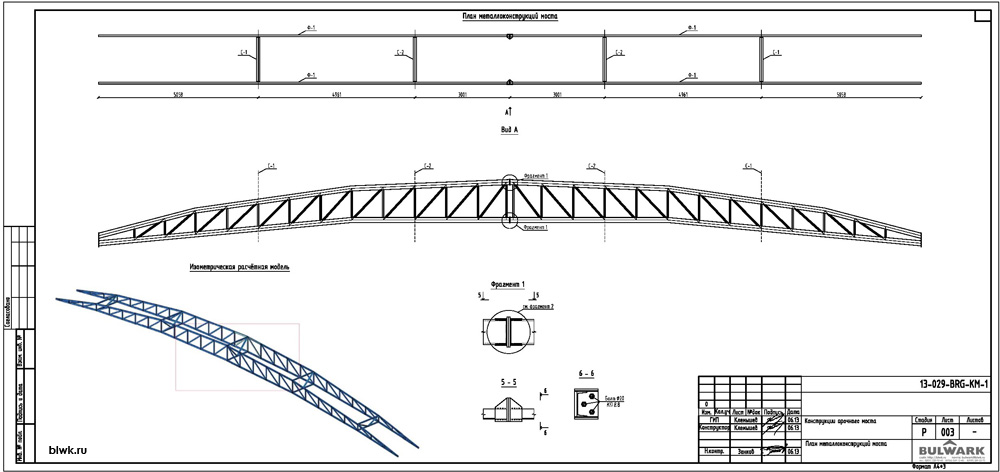

Изначально инженеры рассматривали вариант балочной конструкции, но так как было пожелание заказчика снизить вес и стоимость моста, то в итоге пришли к безопорному варианту в виде фермы. Конструктор применил две пологие арочные секций длиной по 13 метров с расчалками — прямоугольными связями между двумя арками.

Главной задачей стало не допустить угла провисания нижнего пояса фермы, чтобы минимизировать растягивающие напряжения в нижнем поясе. Арочная форма моста делает узел стыковки двух полуарок моста менее затратными и сложными. Места соединения арок работают только на сжатие, а не на разрыв, так как две полуарки давят друг на друга. Поэтому конструкции достаточно соединить монтажными метизными элементами – это обычный фланцевый узел с тремя болтами. Сами конструкции 2-х частей моста предполагалось сделать на заводе и смонтировать на месте.

Результаты работы.

Заказчик получил желаемый внешний вид, простое и экономичное техническое решение арочного моста, документацию для изготовления металлоконструкций на заводе.
