ПРОЕКТ КАФЕ М-ГРИЛЬ

Описание проекта

Задача: разработать проект придорожного кафе М-гриль. Подготовить разделы: архитектурные решения, конструктивные решения, обеспечение доступа инвалидов, сети связи, комплекс технических средств охраны, технологические решения, отопление, вентиляция и кондиционирование воздуха.

Срок выполнения: 6 недель

Решение задачи

Особенности проекта

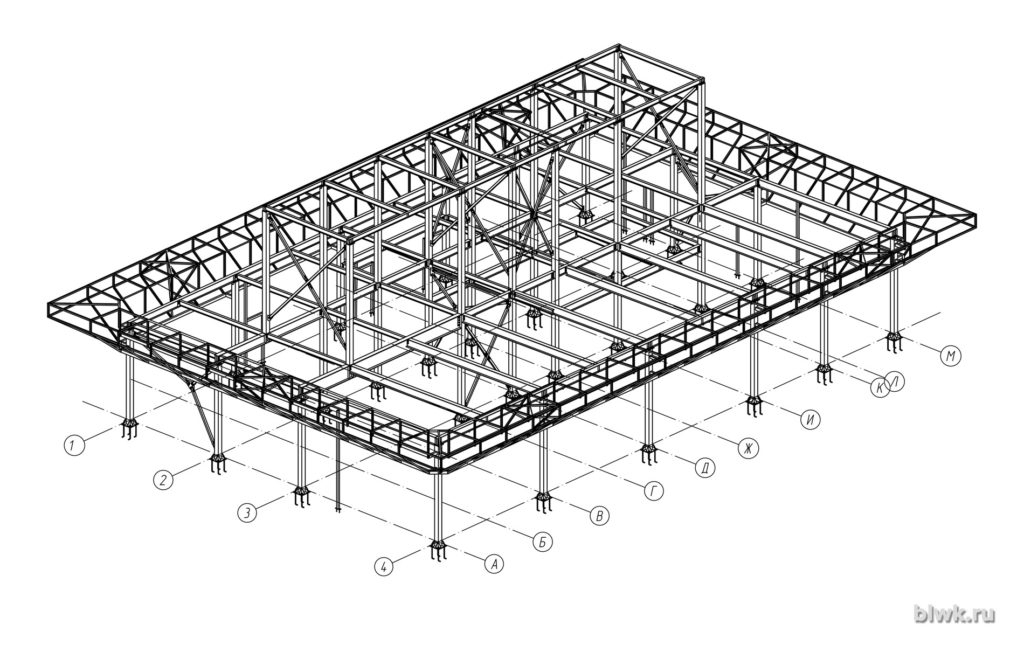

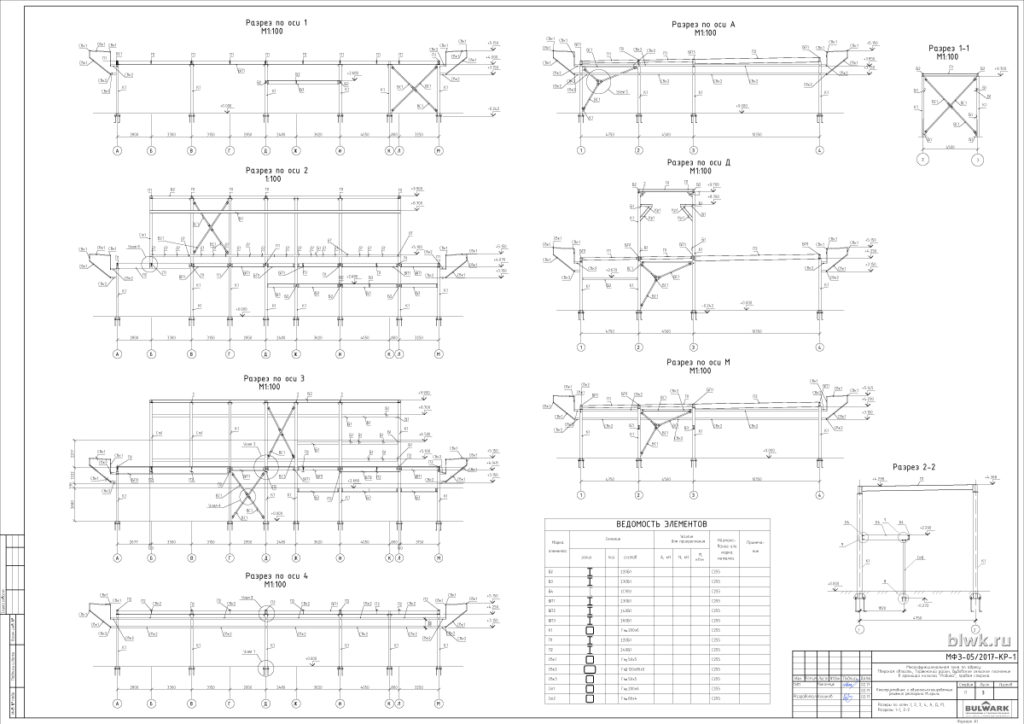

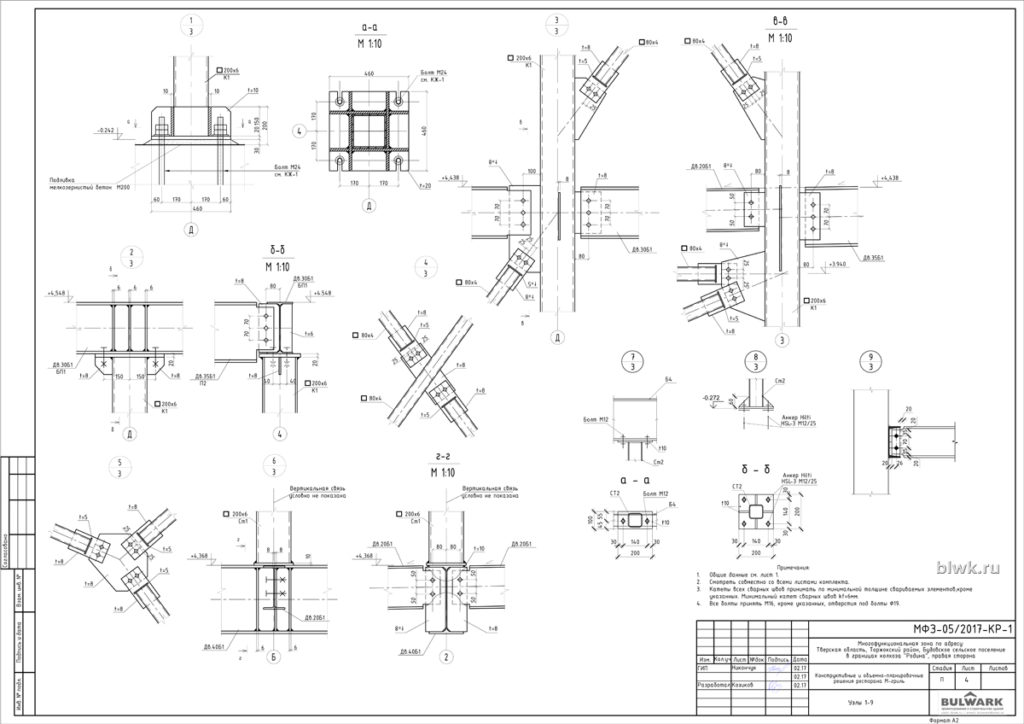

Здание кафе одноэтажное с размерами в плане 26,4х16,6м и декоративно-технической надстройкой в центральном пролете. Кроме этого в здании предусмотрены две антресоли и козырек шириной 2,0м по периметру. Конструктивная схема здания рамно-связевая. Работа и общая устойчивость каркаса обеспечена жестким сопряжением колонн каркаса с фундаментом и вертикальными связями по колоннам. Проектом предусмотрено устройство фундаментной плиты на естественном основании, по бетонной подготовке толщиной 100мм (бетон В7,5) и подушке из песка средней крупности, с коэффициентом уплотнения 0,95, толщиной 300мм. Толщина фундаментной плиты 250мм, с локальными утолщениями (в местах опирания колонн) до 400мм. Верхнее и нижнее армирование плиты принято отдельными стрежнями Ø12 А500С, с шагом 200мм.

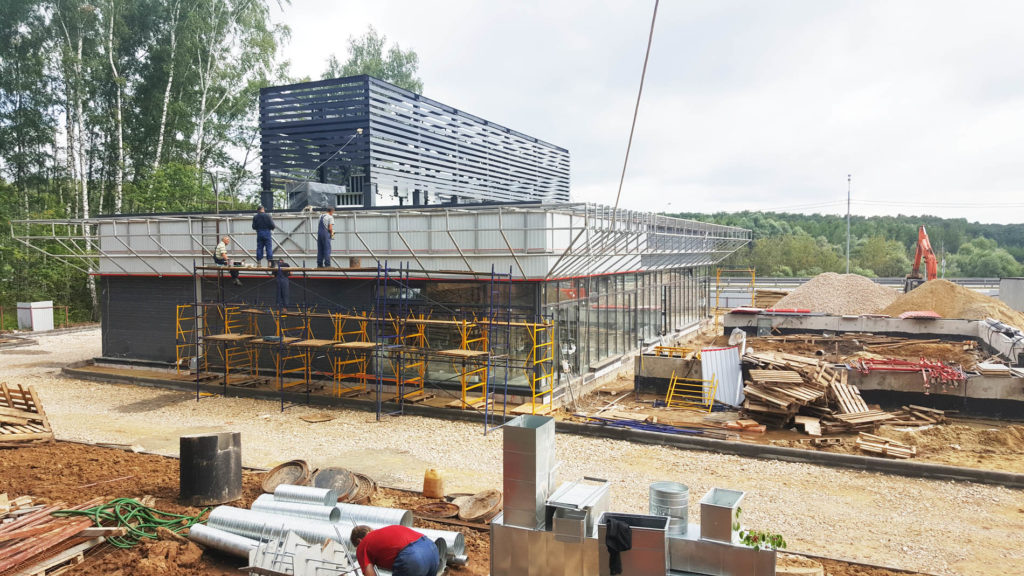

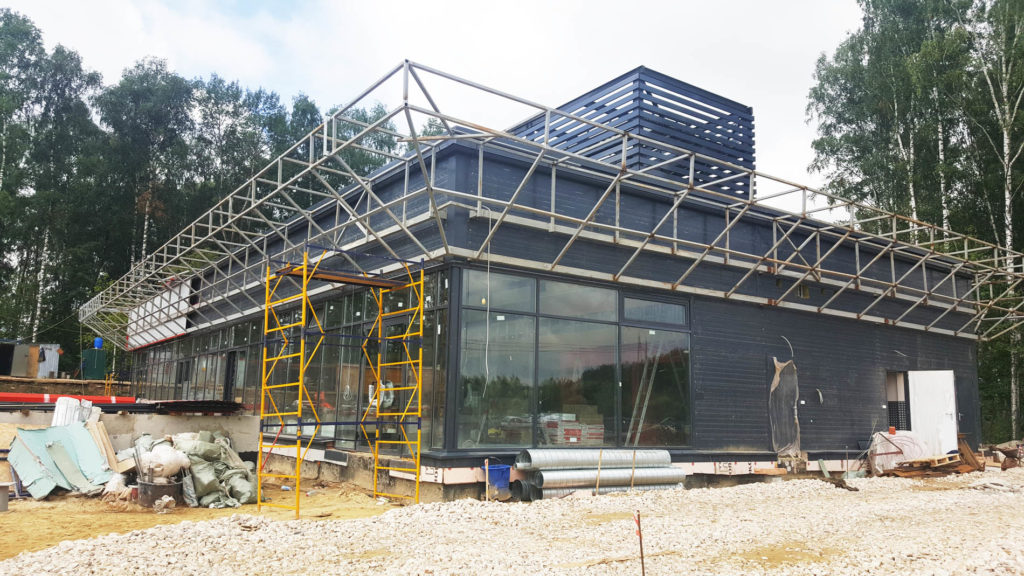

Проводим авторский надзор за строительством.
