ПРОЕКТ УСИЛЕНИЯ ЛАБОРАТОРНОГО КОРПУСА
Адрес: г. Химки, Вашутинское шоссе, 11
Задача: Реконструкция существующего корпуса для производства специальных лекарственных средств медицинской защиты
Срок выполнения: 3 месяца
Решение задачи
Особенности проекта
Руководитель строительного подразделения обратился к нам по рекомендации с просьбой проверить построенный лабораторный корпус, в конструкциях которого во время эксплуатации стали появляться трещины. На первой встрече с руководством заказчика наш главный инженер выполнил проверочный ручной расчет и выявил основные ошибки допущенные в проекте. Как выяснилось позже, строительная компания все выполнила строго по проекту, а источником проблем со зданием стали неправильно выполненные конструктивные расчеты в проекте.
Руководитель строительного подразделения обратился к нам по рекомендации с просьбой проверить построенный лабораторный корпус, в конструкциях которого во время эксплуатации стали появляться трещины. На первой встрече с руководством заказчика наш главный инженер выполнил проверочный ручной расчет и выявил основные ошибки допущенные в проекте. Как выяснилось позже, строительная компания все выполнила строго по проекту, а источником проблем со зданием стали неправильно выполненные конструктивные расчеты в проекте.
Для проверки проекта инженерами был выполнен отчет объемом 100 листов, в который входит:

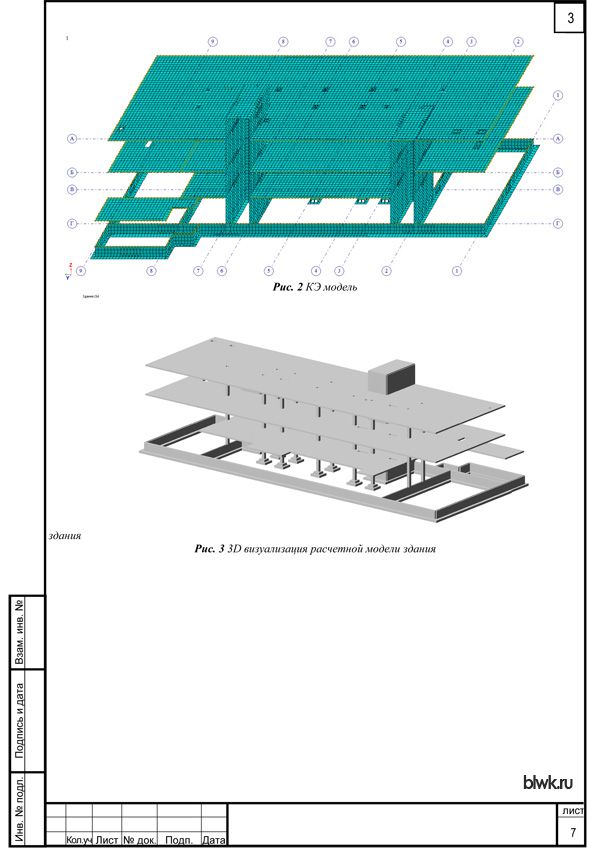

1. Создание расчетной схемы здания в программном комплексе ЛИРА САПР 2015

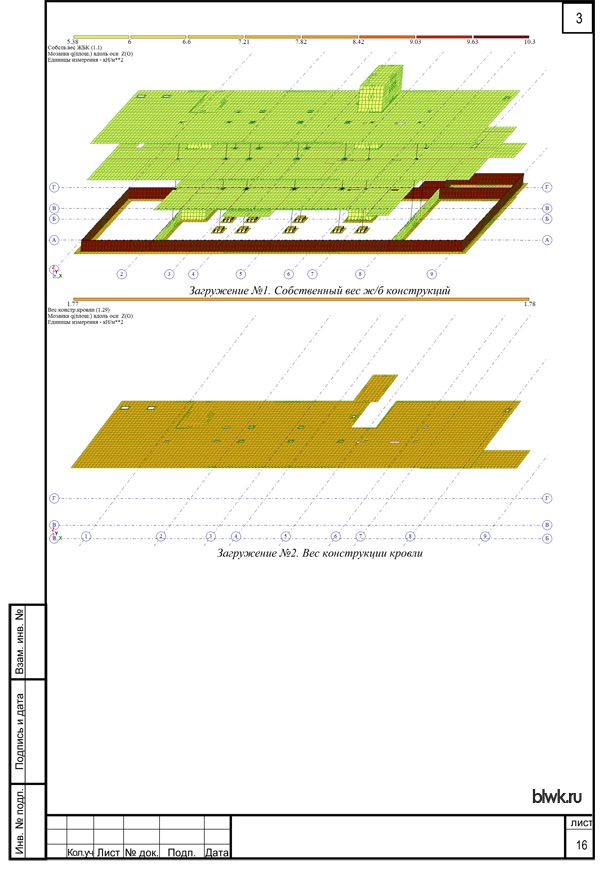

2. Расчет и анализ напряженно-деформированного состояния существующих конструкций на действие эксплуатационных нагрузок.
3. Составление выводов по результатам расчета.

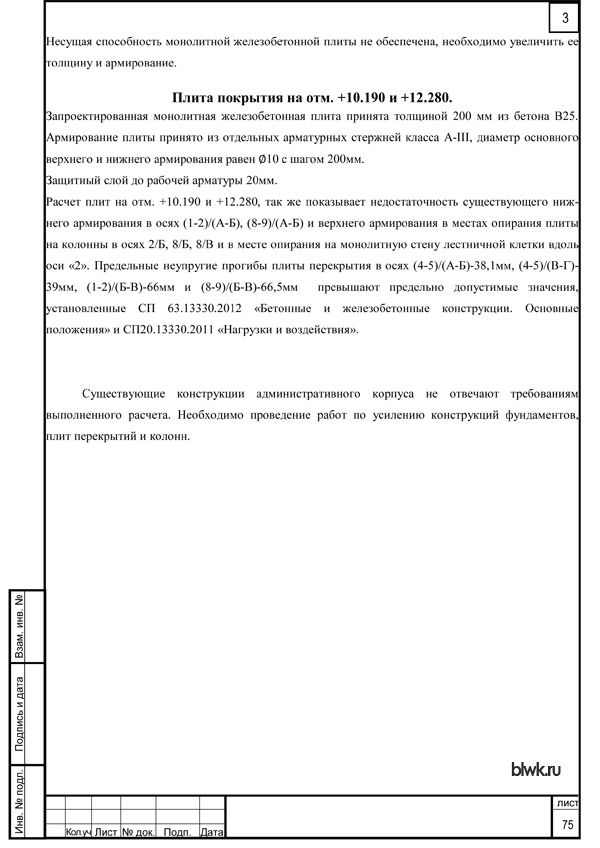

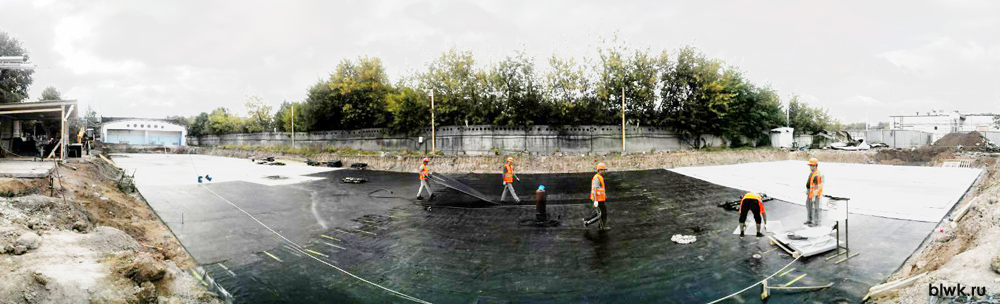

Расчет основания фундаментов по деформациям показал недостаточность размеров в плане отдельно стоящего фундамента, а также превышение предельного значения разности относительных осадок. Несущая способность монолитных железобетонных колонн, плиты не обеспечена, необходимо увеличивать армирование. Выводом стало то, что существующие конструкции административного корпуса не отвечают требованиям выполненного расчета. Необходимо проведение работ по усилению конструкций фундаментов, плит перекрытий и колонн.

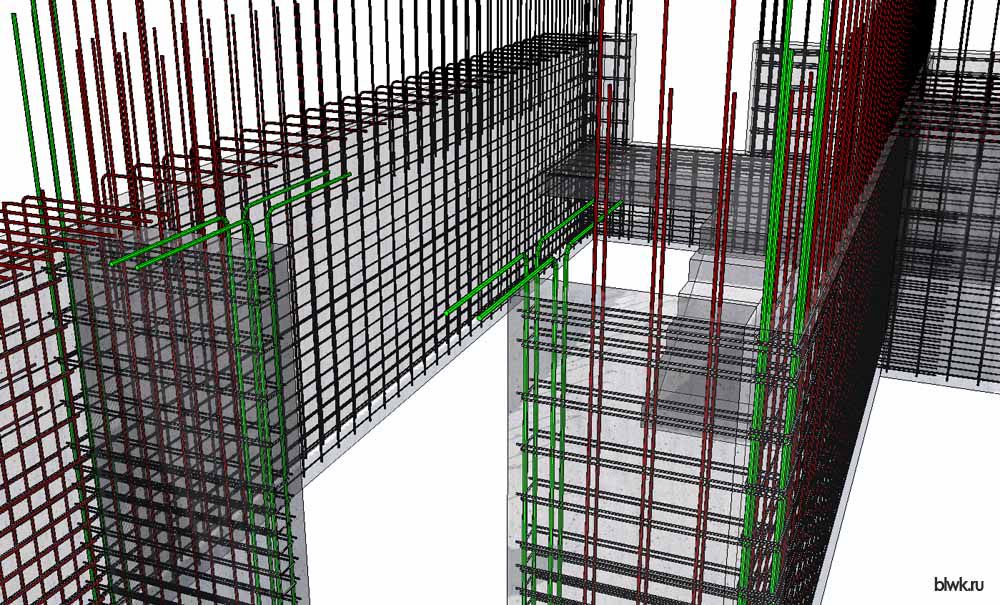

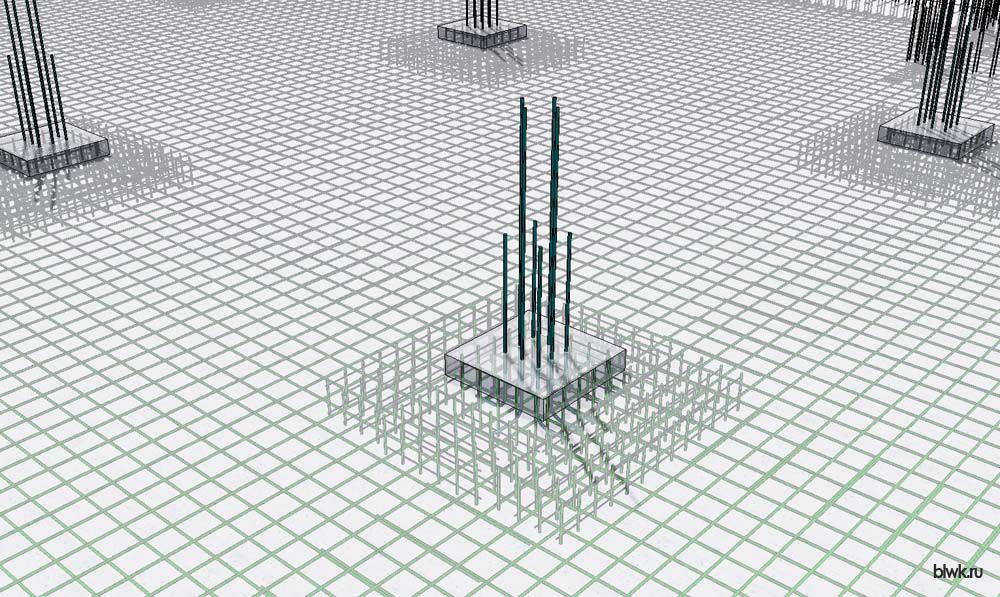

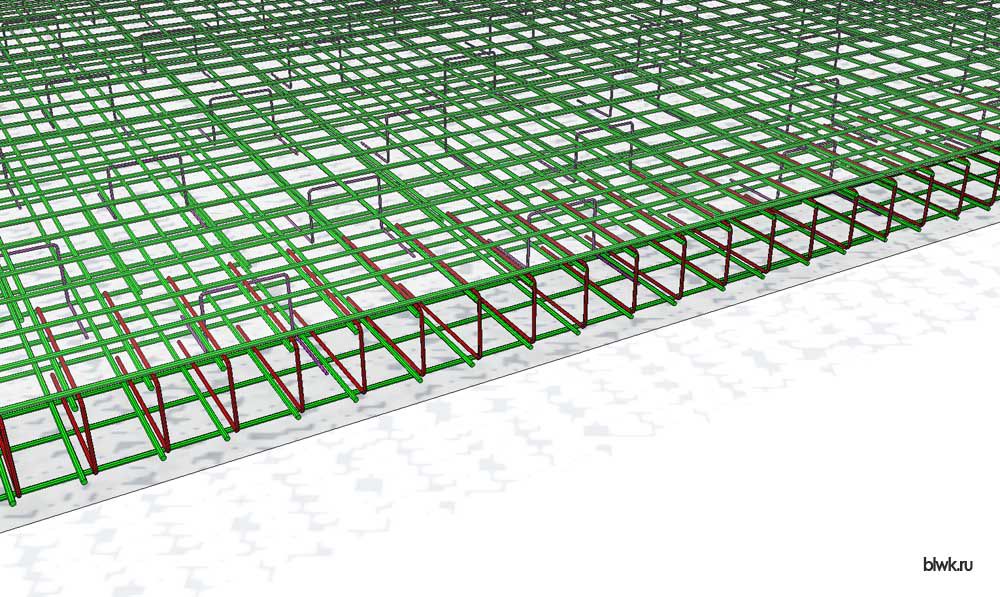

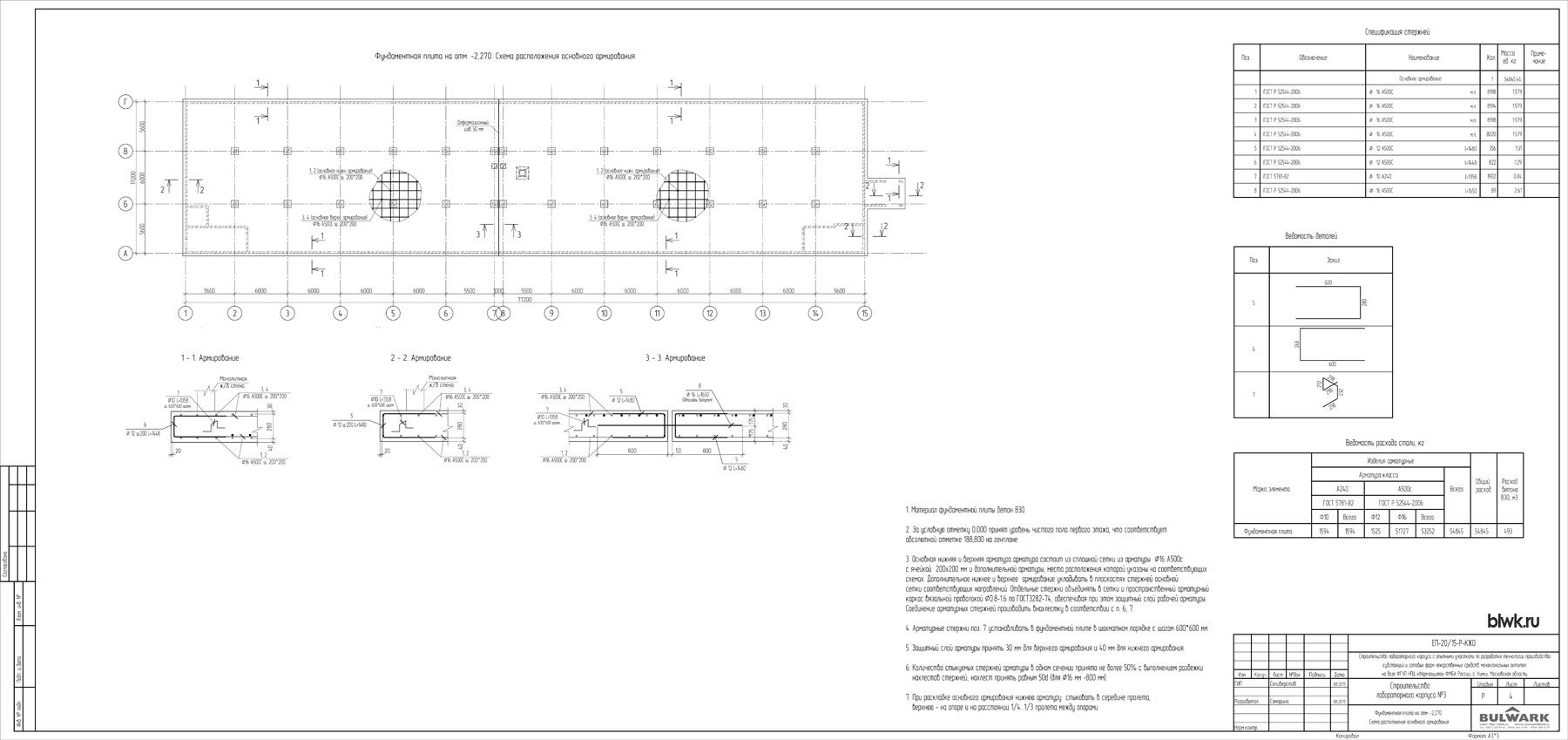

Вторым этапом инженеры выполнили корректировку проектной и рабочей документации не только лабораторного, но и вновь запроектированного административно-бытового корпуса, чтобы усилить конструкции зданий. Вся рабочая документация выполнена в 3d пространстве для минимизации количества проектных и строительных ошибок.

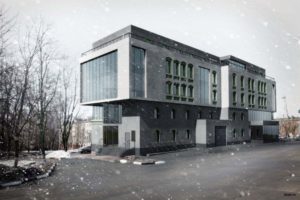

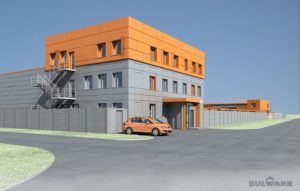

Административный комплекс представляет собой прямоугольное в плане здание с габаритными размерами 48,0м х15,0м (в осях). Максимальная отметка здания +12.820. Здание комплекса разделено на 3 этажа.
Результаты работы.

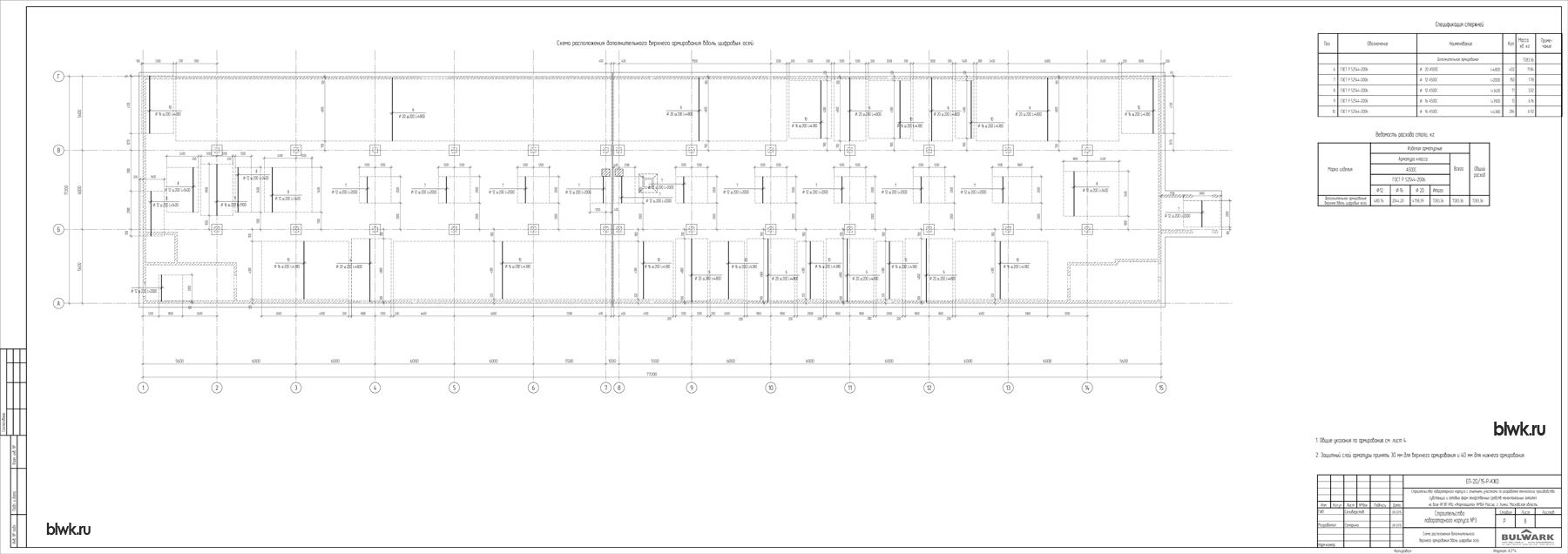

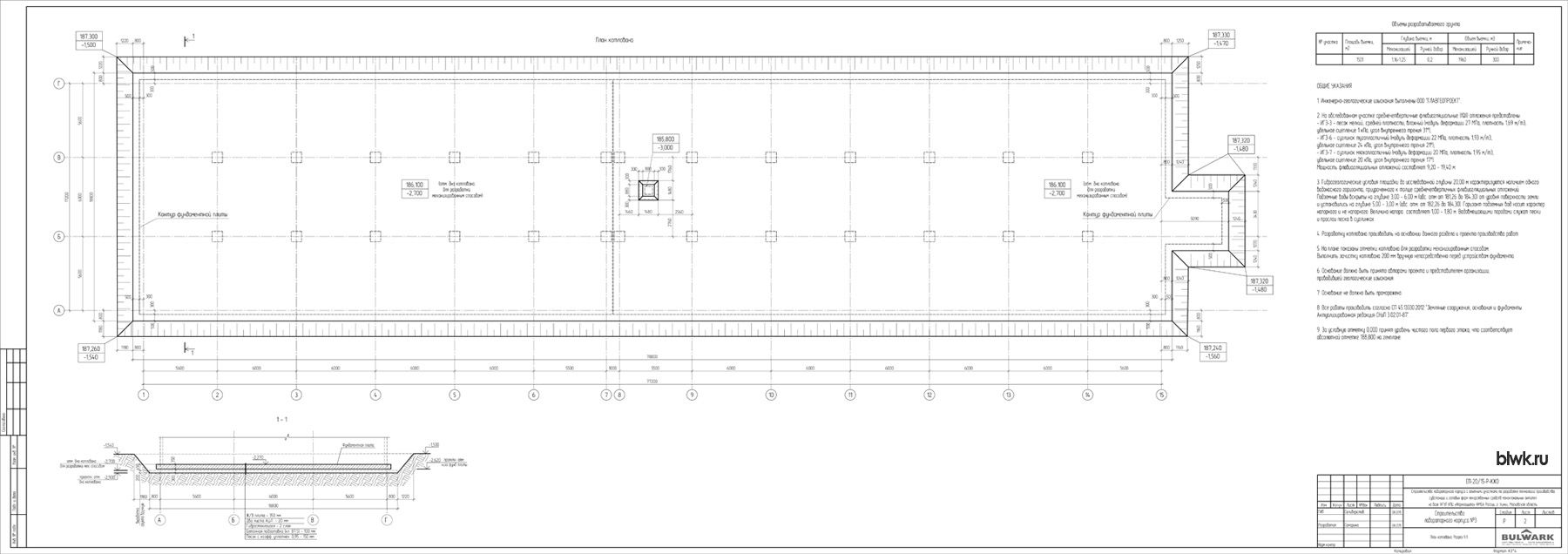

Заказчик в короткий срок выяснил и устранил причины появившихся деформаций в новом здании лабораторного корпуса, получил технические решения и чертежи для усиления конструкций. Для административного корпуса была также проверена проектная документация и выполнены рабочие чертежи с учетом выявленных недочетов. На данный момент по проектам ведутся строительные работы.
