ПРОЕКТ АВТОЗАПРАВОЧНОЙ СТАНЦИИ
Задача: выполнить проект стального каркаса здания сервисного обслуживания и навеса автозаправочной станции «Shell». Конструкции запроектировать в 3d пространстве в программе Advanced Steel.
Срок выполнения: 3 месяца
Решение задачи
Автозаправочная станция включает в себя здание сервисного обслуживания с магазином площадью 108 кв.м., площадку заправки автомобилей с 4 топливораздаточными колонками и переходной навес.

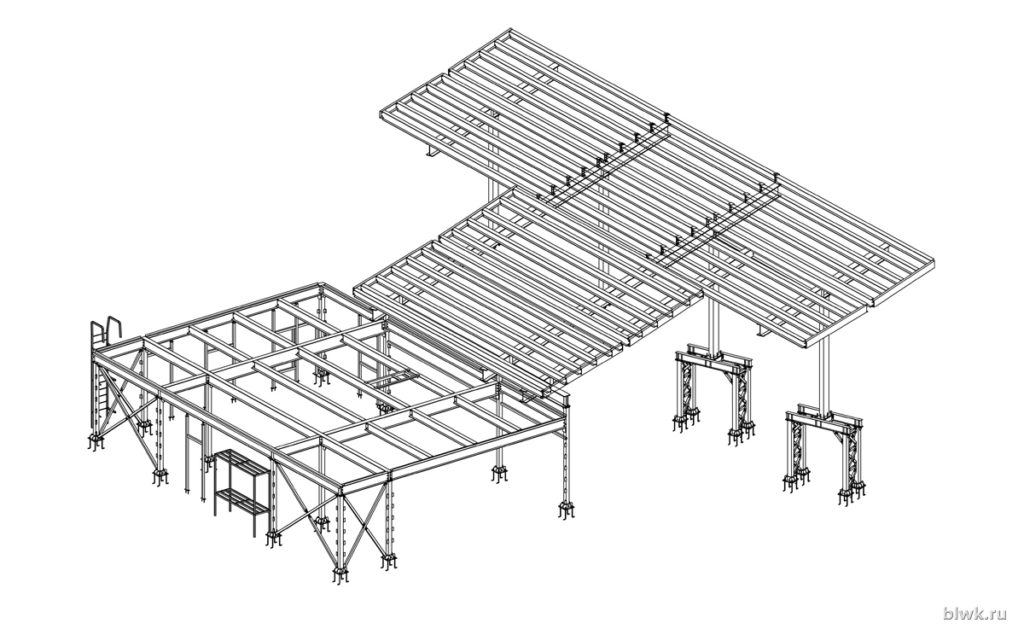

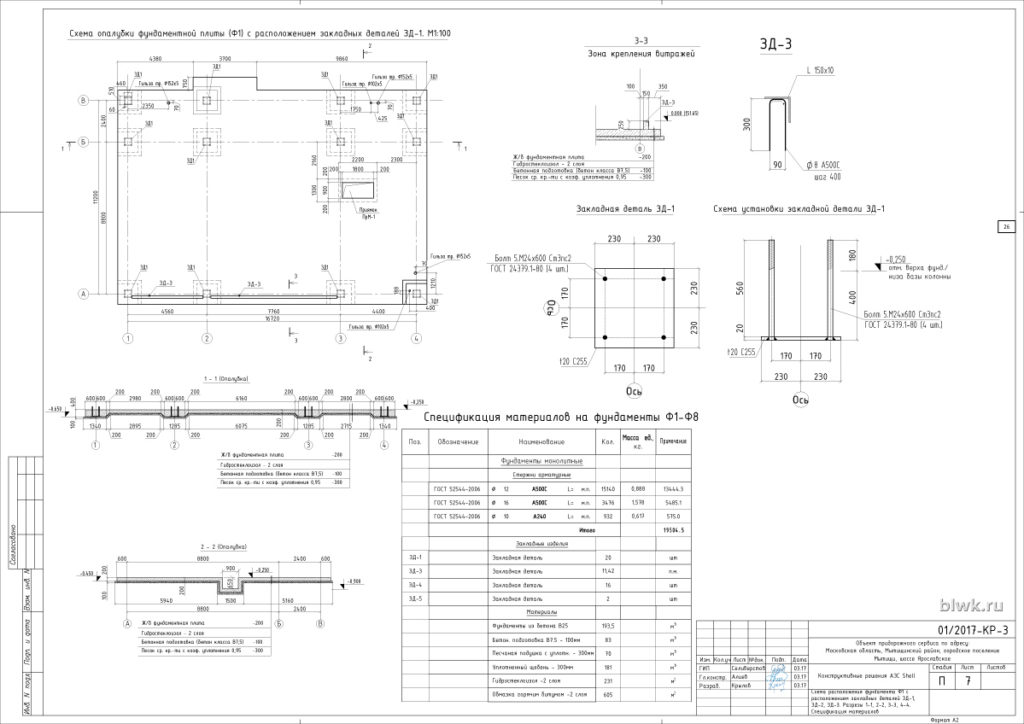

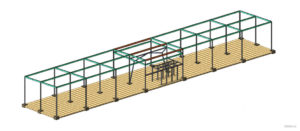

Конструктивная схема здания обслуживания – рамно-связевая. Несущие стальные конструкции представляют собой систему из рядов колонн и главных балок. Колонны приняты квадратного сечения из трубы 160х8 с шагом от 2,4м до 8,8м.

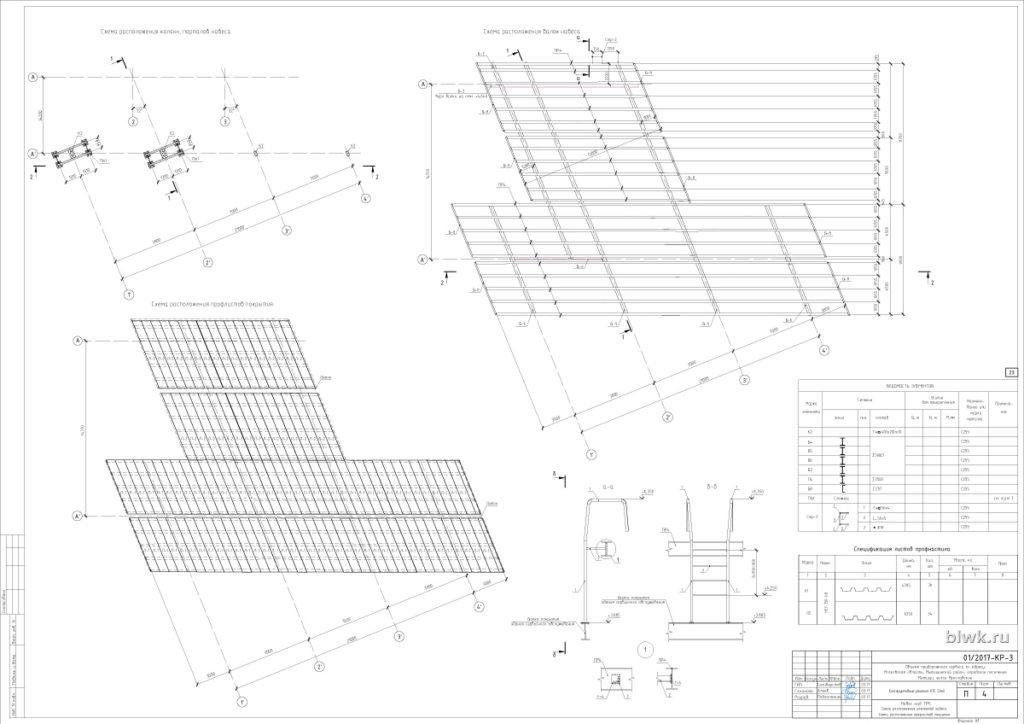

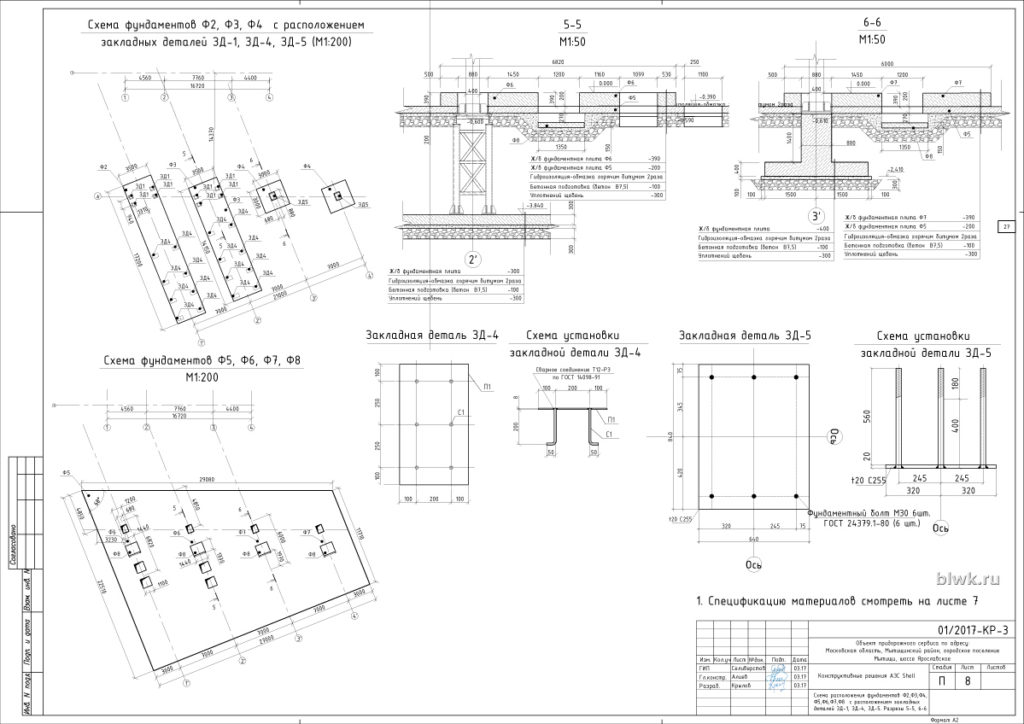

Несущие стальные конструкции навеса представляют собой систему из 4 колонн (400х200х10мм) рядом с топливнораздаточными колонками. По верху колонн устроены двутавровые балки, образующими со стойками Т-образную конструкцию, с консольными вылетами 4,85м и шагом колонн 7,0м.
Результаты проектирования.
Заказчик получил проект автозаправочной станции согласованный в экспертизе по основным разделам: архитектурные решения, конструктивные решения, автоматическая пожарная сигнализация, технологические решения, отопление вентиляция и кондиционирование.
