Задача: выполнить проект бесконтактной мойки самообслуживания
Срок выполнения: 1 месяц

Особенности проекта
Здание мойки – одноэтажное, прямоугольное размерами 36,3х6,0м, разделено на 7 секций.

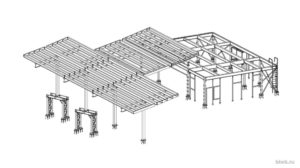

Конструктивная схема – рамно-связевая. Каркас запроектирован в виде двухпролетных рам, пролетом по 3 м и шагом 5 м. Рамы состоят из колонн и ригеля, который опирается на колонны. Рамы связаны между собой балками покрытия. Общая устойчивость каркаса обеспечена жестким сопряжением ригелей и колонн, а также вертикальной связью в продольном направлении.

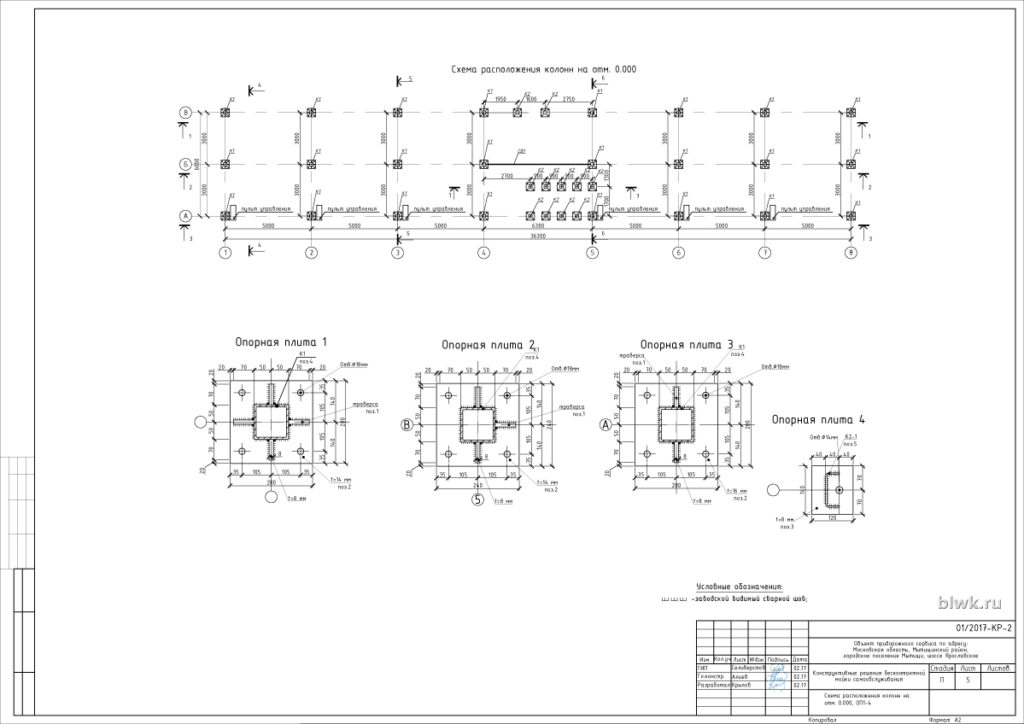

Колонны приняты квадратного сечения из трубы 100х4 и опираются на фундамент.

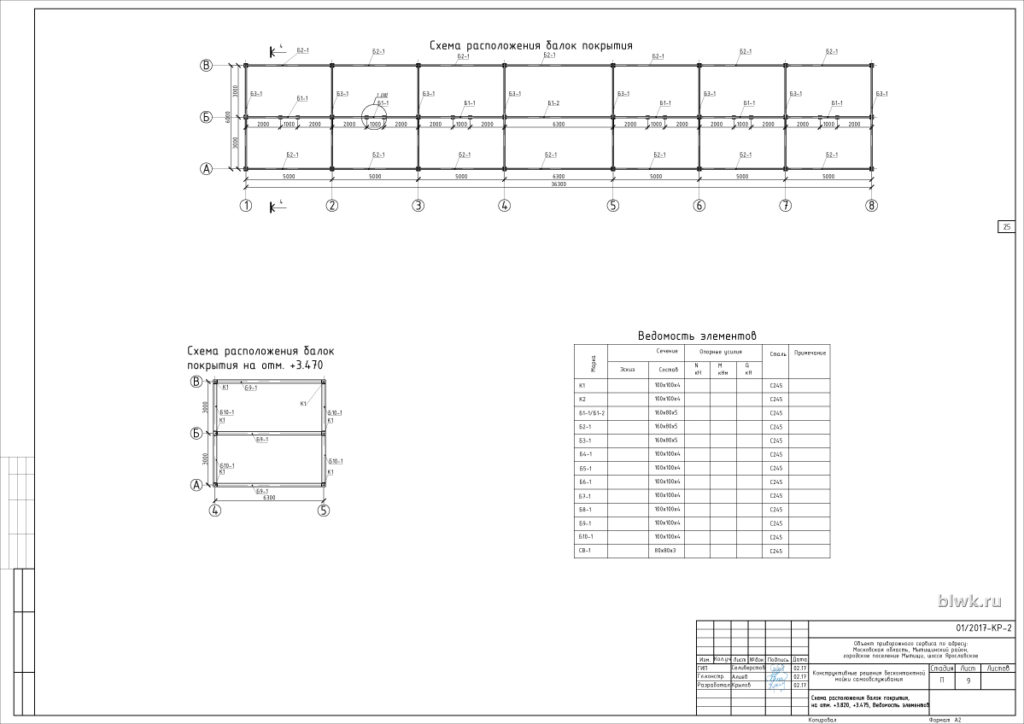

Ригели и балки покрытия приняты прямоугольного сечения из труб 160х80х5. На балки покрытия укладывается профлист.
Вертикальные связи запроектированы из труб 80х4.

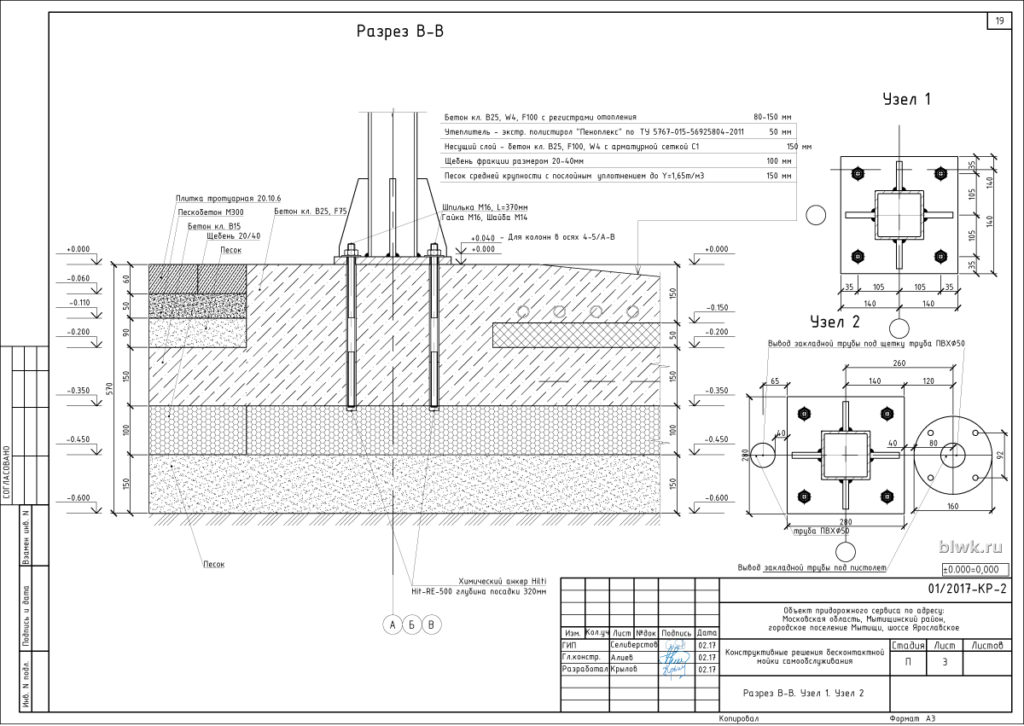

Фундамент запроектирован в виде плиты общей толщиной 350мм, имеет два слоя бетонирования по 150мм каждый, с устройством утеплителя (типа «Пеноплекс») толщиной 50мм между ними. В верхнем слое бетонирования предусмотрены регистры отопления.

Результаты проектирования.

Заказчик получил проект автомобильной мойки согласованный в экспертизе по основным разделам: архитектурные решения, конструктивные решения, автоматическая пожарная сигнализация, технологические решения.
